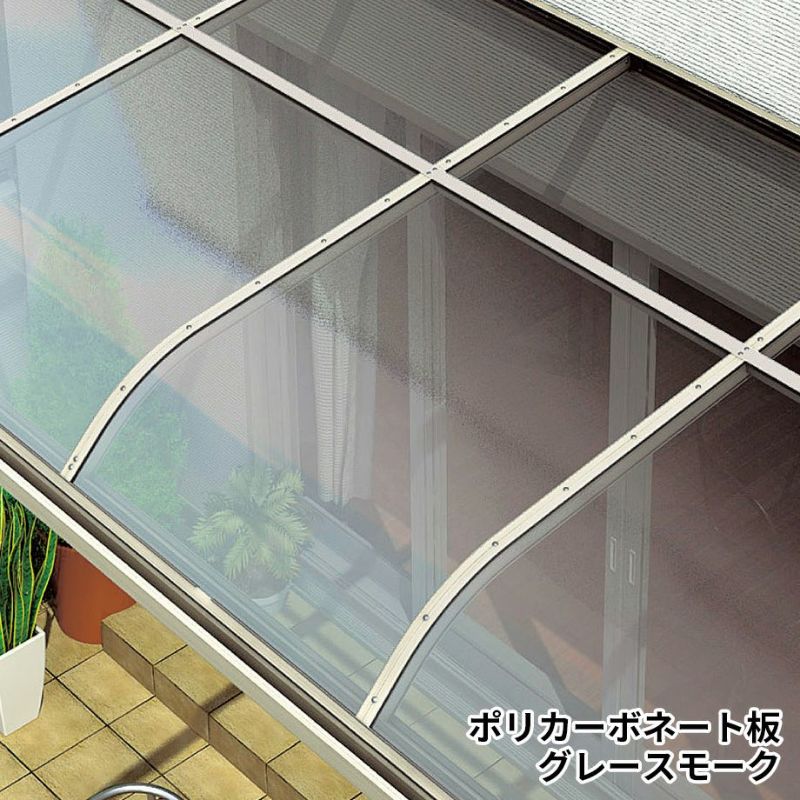

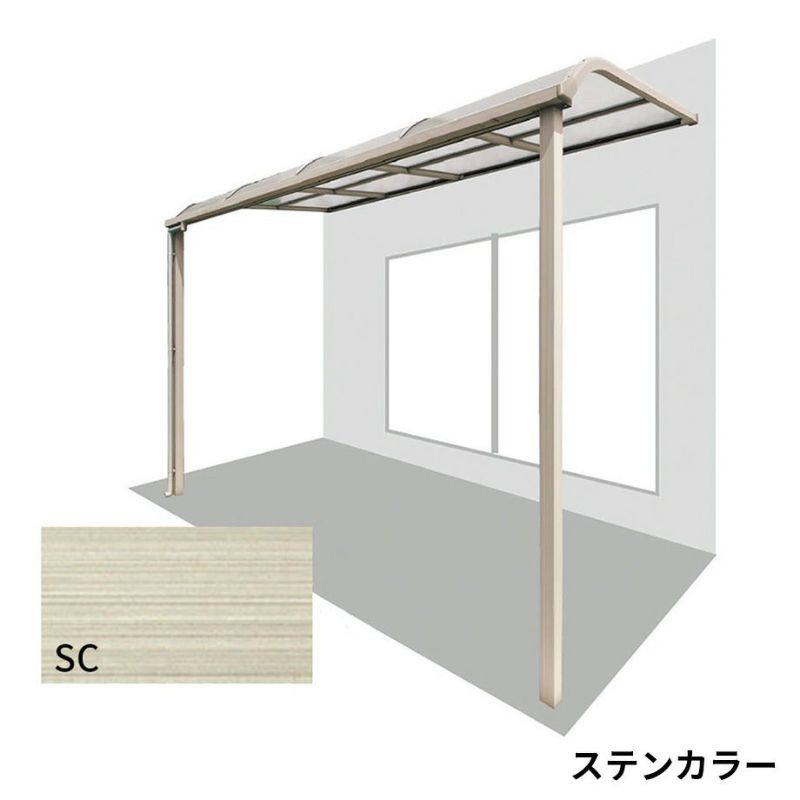

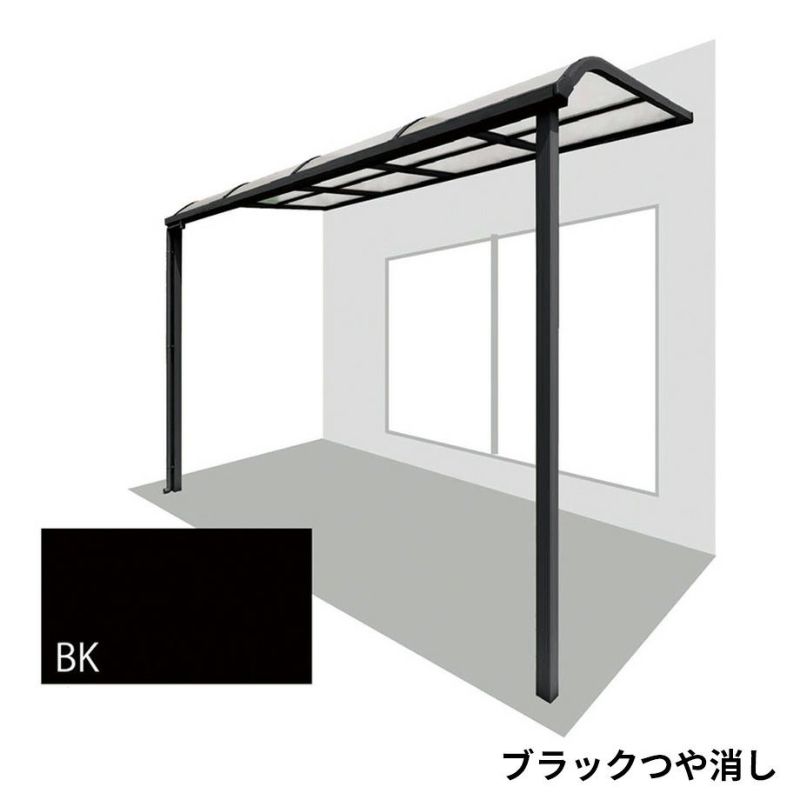

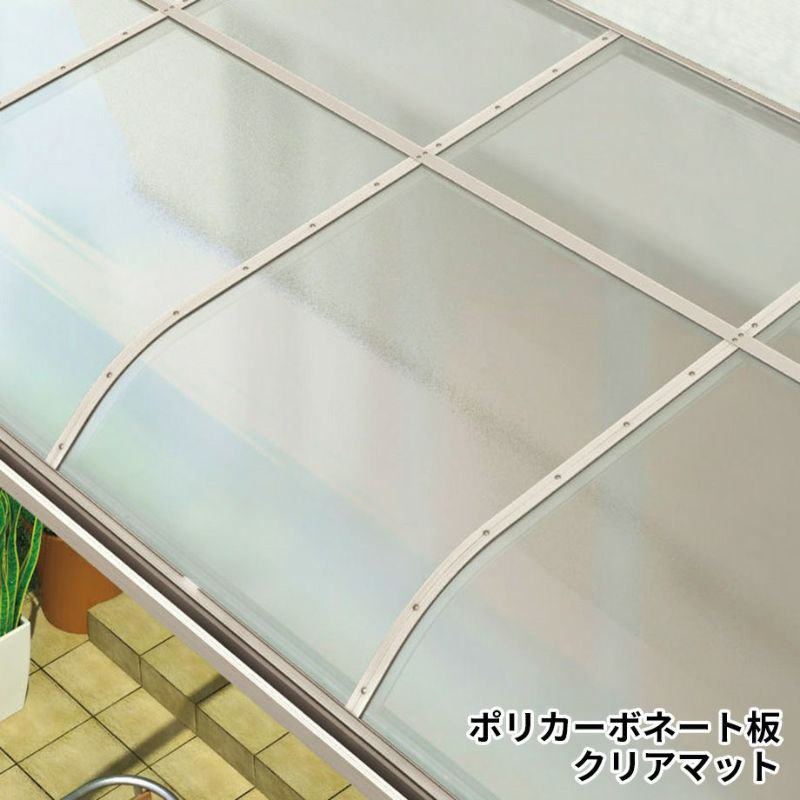

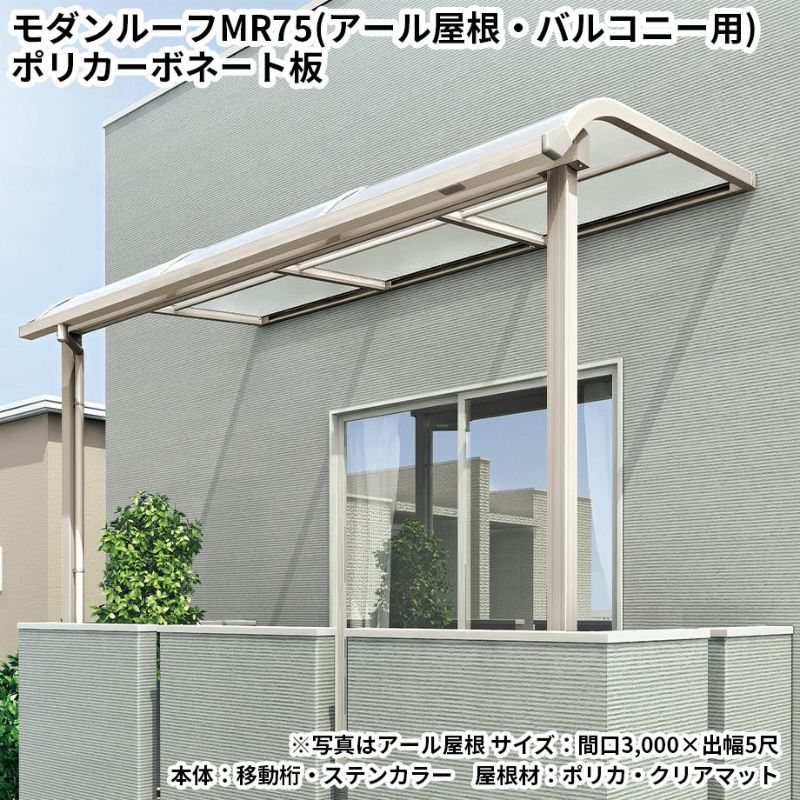

【テラス】モダンルーフMR75（アール屋根・バルコニー用・奥行移動桁・屋根材：ポリカ・メーターモジュール・2000×3尺）

06:バルコニー取付金具（柱2本分）
コーチスクリュー柱キャップ同梱

専用の取り付け金具で設置。

03：竿掛けセットN
柱取付式 耐荷重 30kg

04：竿掛けセット
吊下げ式 耐荷重 15kg

テラス取付ベースプレート
※デッキにテラス取付ベースプレートを取り付ける場合は、別途延長樋セットをお買い求めください。

Rタイプ

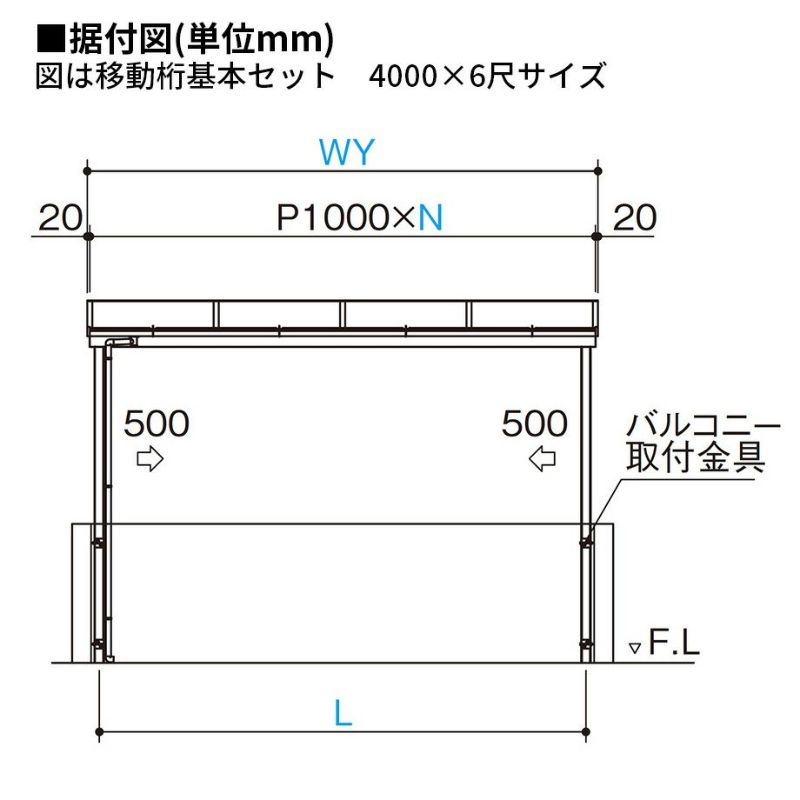

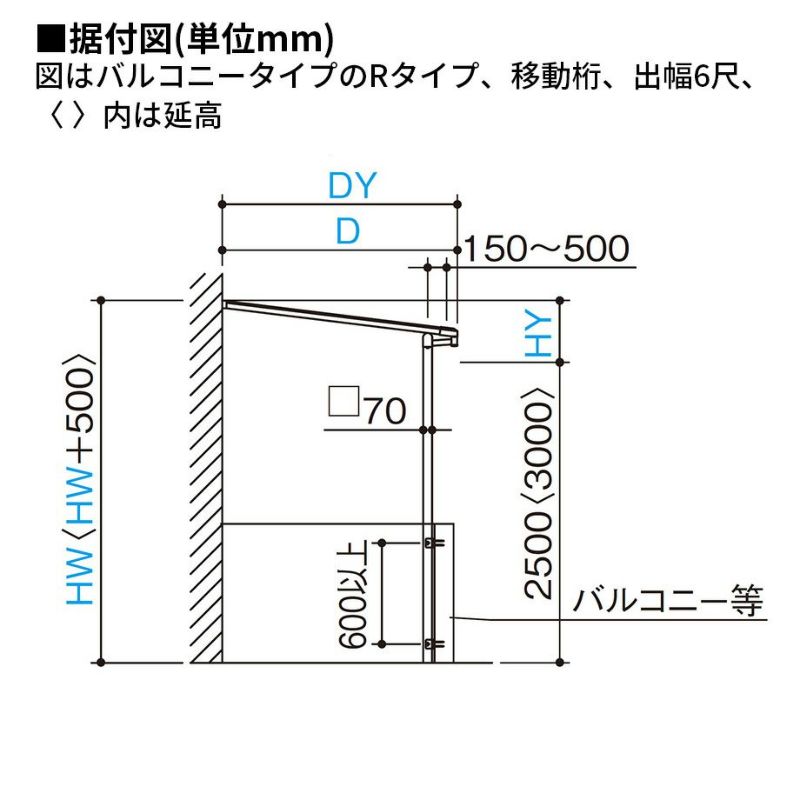

（ ）内は移動桁タイプ・バルコニータイプで、D寸法は、家側に350mm移動できます。
バルコニータイプは3～6尺のみ。 HWは標準高寸法。延高は+500mmとなります。
※部間口5000の場合は+30mmとなります。

Rタイプ
出幅3～7尺の時N、8～10尺の時N2。
5,000は出幅7尺までとなります。
5,000には連棟できませんのでご注意下さい。

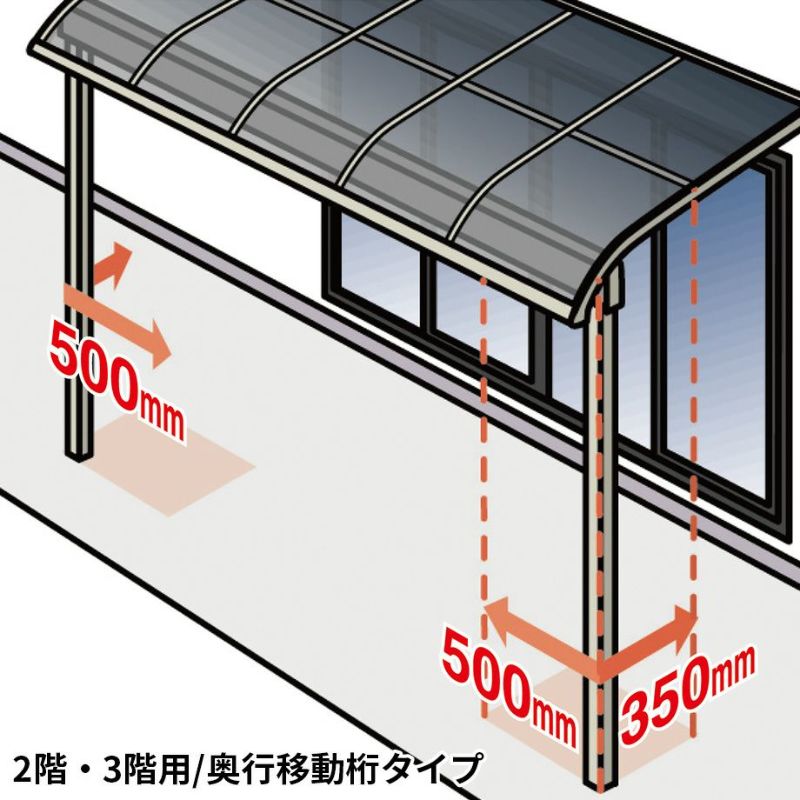

2階・3階用　バルコニータイプ（奥行移動桁タイプ）

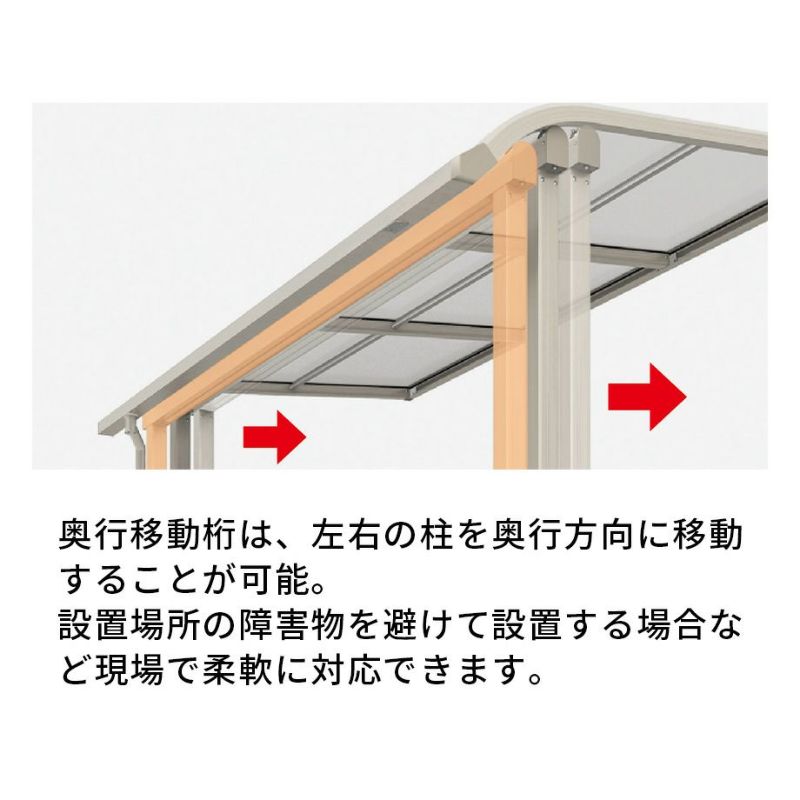

奥行移動桁は、左右の柱を奥行方向に移動することが可能。
設置場所の障害物を避けて設置する場合など、現場で柔軟に対応できます。

柱の埋設が出来ないバルコニーへの設置に最適。
06:バルコニー取付金具（柱2本分）
IST-06TOP-SC
コーチスクリュー柱キャップ同梱

専用の取り付け金具で設置。

3階への取り付けは3尺・4尺のみ可能です。
2階への取り付けは3尺～6尺のみ可能です。

左右どちらかの端パネルが下止め施工になります。

①端部以外を上止めにて取り付けます。

②端部パネルを下からはめ込み、垂木側にスライドさせます。

妻垂木を取り付け、中桟と後付けビートを取り付け完了です。

①ナベ十字ドリルネジΦ4×19L
樋部品の固定
②トラスタッピングΦ5×12L 3種
垂木、側枠、屋根押え、母屋の固定など
③六角ボルトM8×16L 3点セムス
支柱と前枠の固定
④コーチスクリューΦ6×70L
垂木掛けと壁面の固定

※補足：移動桁タイプは1種追加
六角ボルトセットM6×12L（平、バネ、袋ナット付き）（移動桁と垂木の固定）

建物側の構造部は正面からの施行で作業がスムーズ。

・モダンルーフ75
壁面に本体を設面したまま施工ができます。

・従来型
裏からビス止めを施してから壁面に本体を接面しなければなりません。
