商品説明

・風速値は当社の基準にて算出したものです。
・設置場所や条件により、気象庁発表の値とは異なります。
・施工には各商品の注意事項を必ず参照してください。

消費税および工事費は含まれておりません。

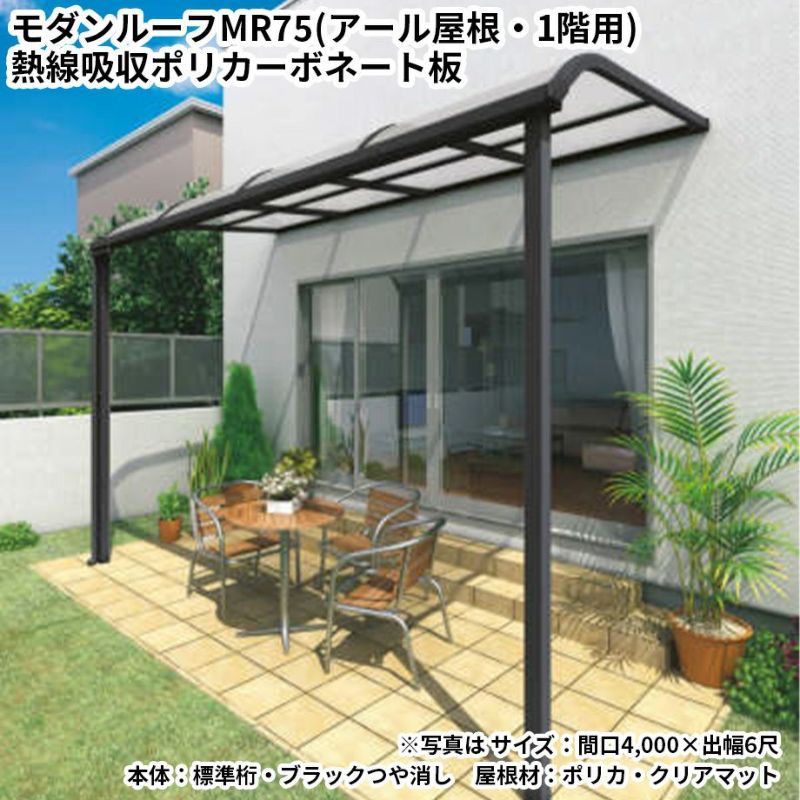

アール屋根・メーターモジュール・1階用・標準桁

注意
●呼称幅5mは単独使用専用です、連棟では使用できません。
※延高タイプの梱包数は標準高タイプの梱包数と同じです。

03：竿掛けセットN
柱取付式耐荷重 30kg

04：竿掛けセット
吊下げ式耐荷重 15kg

テラス取付ベースプレート
※デッキにテラス取付ベースプレートを取り付ける場合は、別途延長樋セットをお買い求めください。

注意
●樋ジャバラセットは、本体に含まれる樋が施工条件により取り付けできない場合に使用します。

Rタイプ

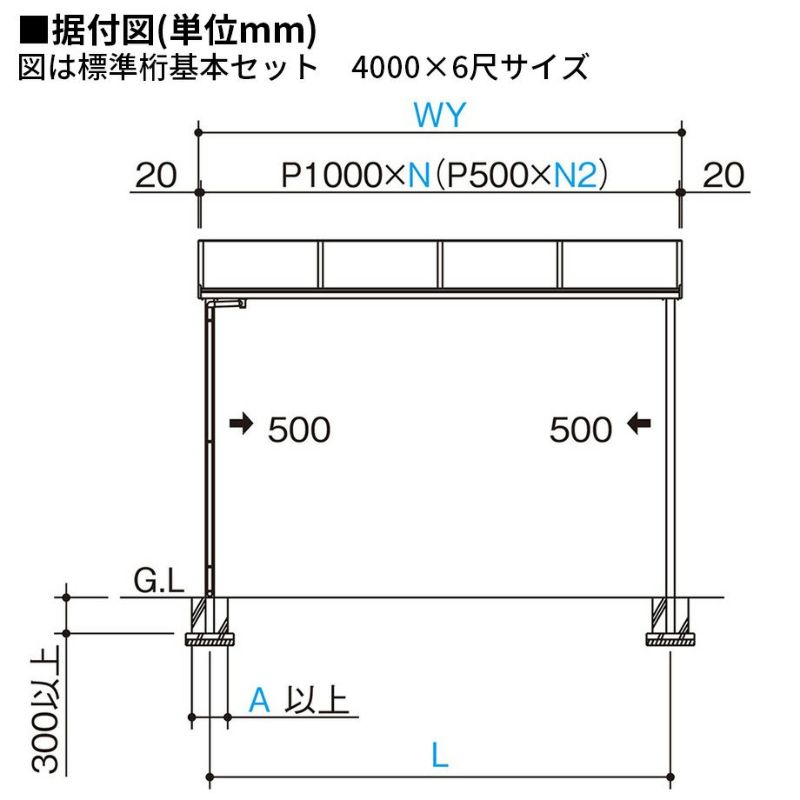

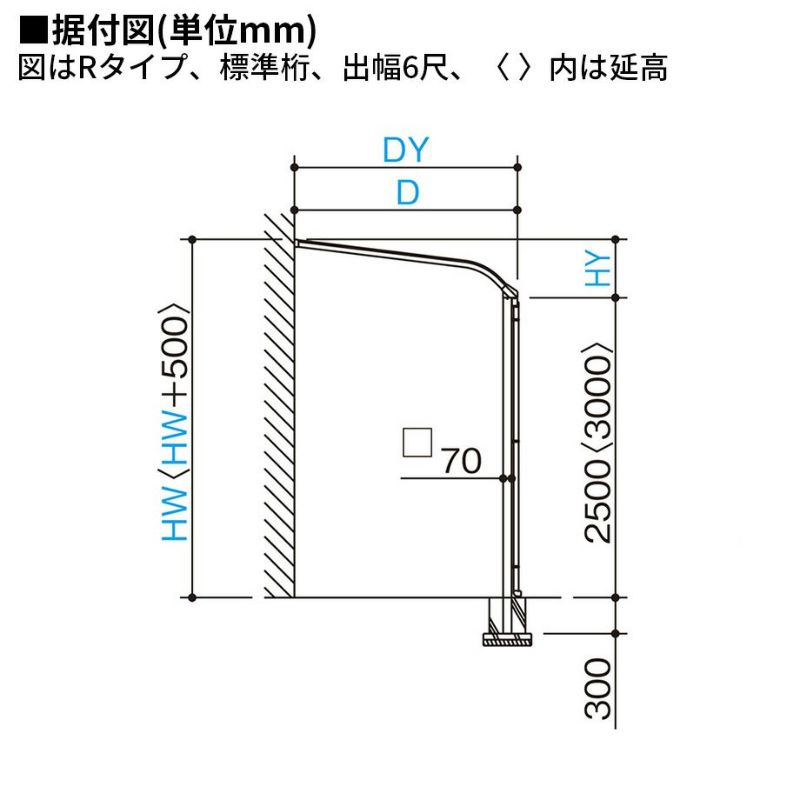

（）内は移動桁タイプ・バルコニータイプで、D寸法は、家側に350mm移動できます。
バルコニータイプは3～6尺のみ。 HWは標準高寸法。延高は+500mmとなります。
※部間口5000の場合は+30mmとなります。

Rタイプ出幅3～7尺の時N、8～10尺の時N2。
5,000は出幅7尺までとなります。
5,000には連棟できませんのでご注意下さい。

設置条件に合わせて移動できる桁や安全に施工できる屋根止め方法など高い現場対応力。

1階用
奥行移動桁は、左右の柱を奥行方向に移動することが可能。
設置場所の障害物を避けて設置する場合など、現場で柔軟に対応できます。

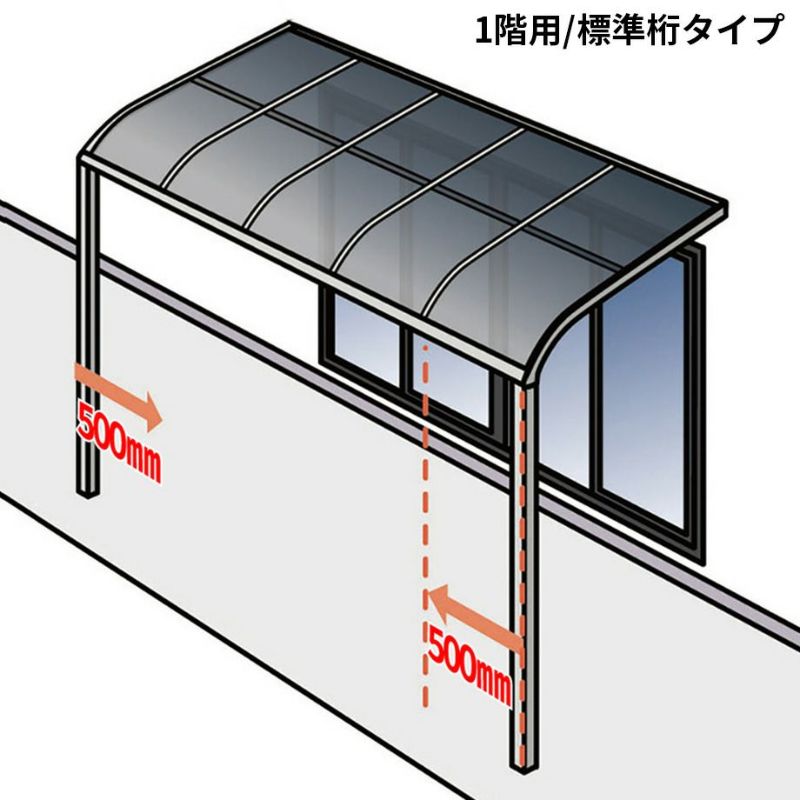

標準桁タイプ

奥行移動桁タイプ

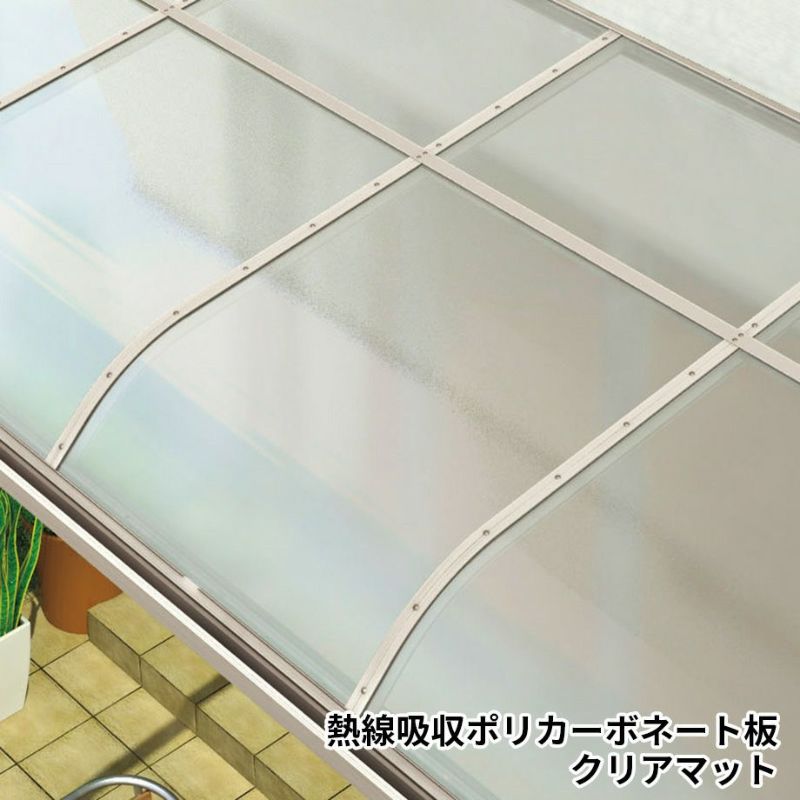

屋根材を上からフレームのガイドに沿って入れていきます。

屋根材の上から「屋根押さえ」をビスで固定します。

①ナベ十字ドリルネジΦ4×19L
樋部品の固定
②トラスタッピングΦ5×12L 3種
垂木、側枠、屋根押え、母屋の固定など
③六角ボルトM8×16L 3点セムス
支柱と前枠の固定
④コーチスクリューΦ6×70L
垂木掛けと壁面の固定

※補足：移動桁タイプは1種追加
六角ボルトセットM6×12L（平、バネ、袋ナット付き）（移動桁と垂木の固定）

建物側の構造部は正面からの施行で作業がスムーズ。

・モダンルーフ75
壁面に本体を設面したまま施工ができます。

・従来型
裏からビス止めを施してから壁面に本体を接面しなければなりません。

テラス本体	アール屋根/標準桁取付・取扱説明書はこちらからご覧頂けます。
竿掛け	【オプション】03：竿掛けセットN　柱取付式取付・取扱説明書はこちらからご覧頂けます。【オプション】04：竿掛けセット　吊下げ式取付・取扱説明書はこちらからご覧頂けます。
前面パネル・隙間カバー	【見積対応】前面パネル・隙間カバー取付・取扱説明書はこちらからご覧頂けます。
注意事項	施工上の注意事項はこちら
