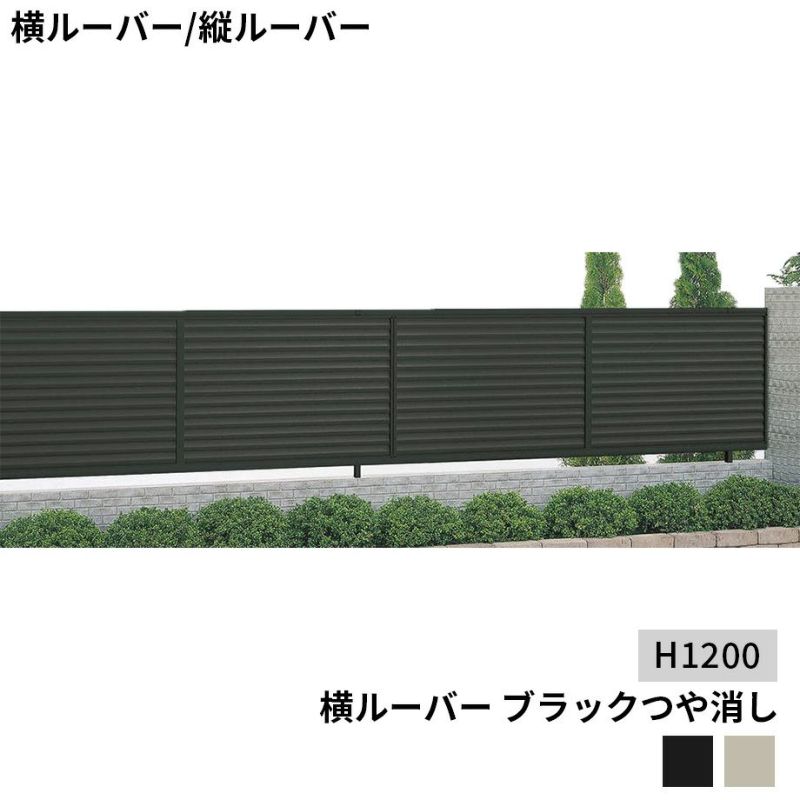

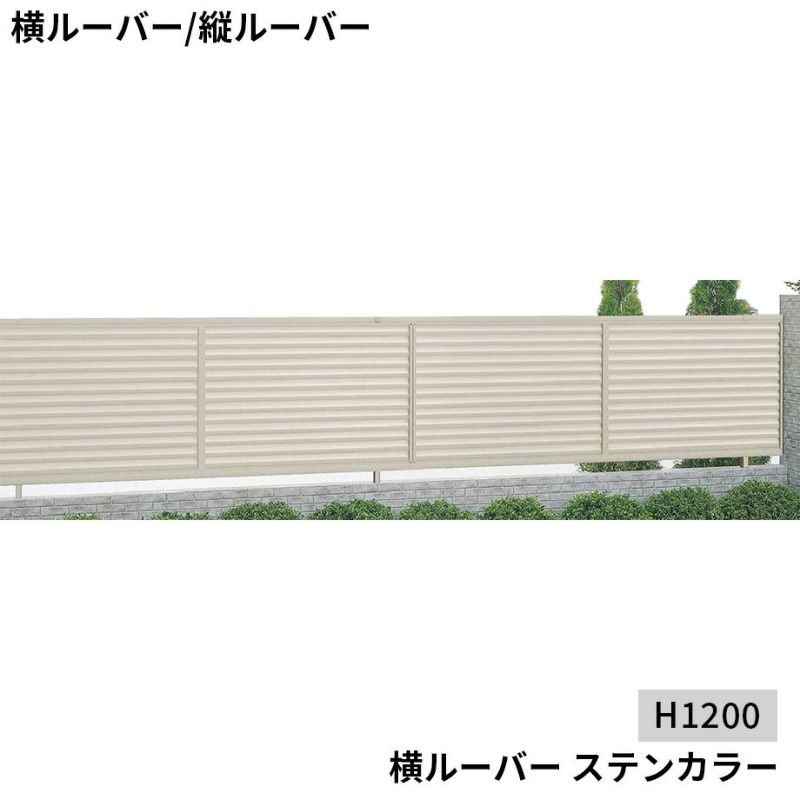

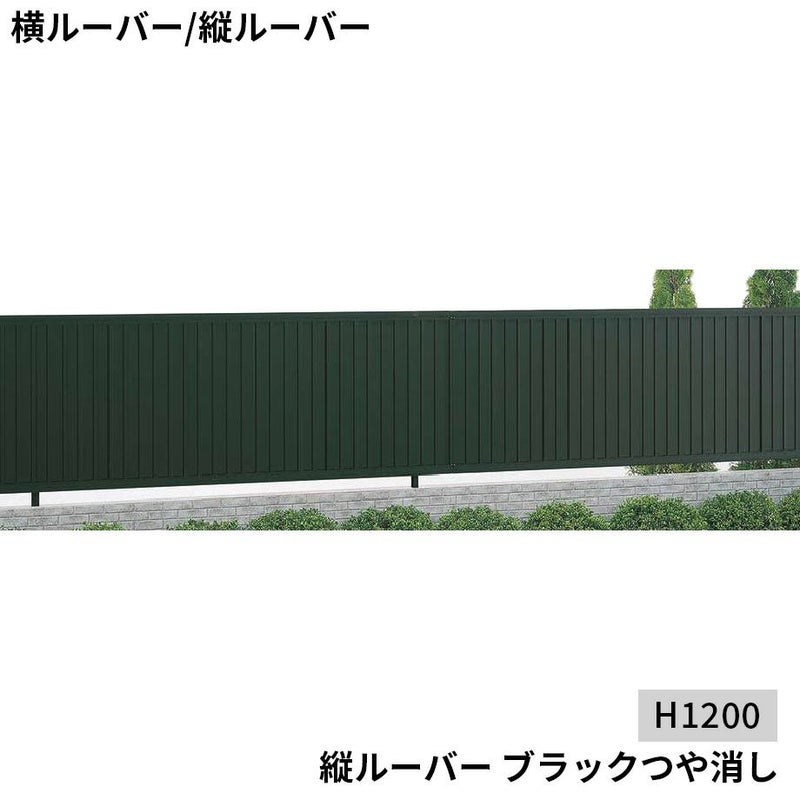

【フェンス】モダン塀 横ルーバー 本体（1枚） H1200 アルミカラー

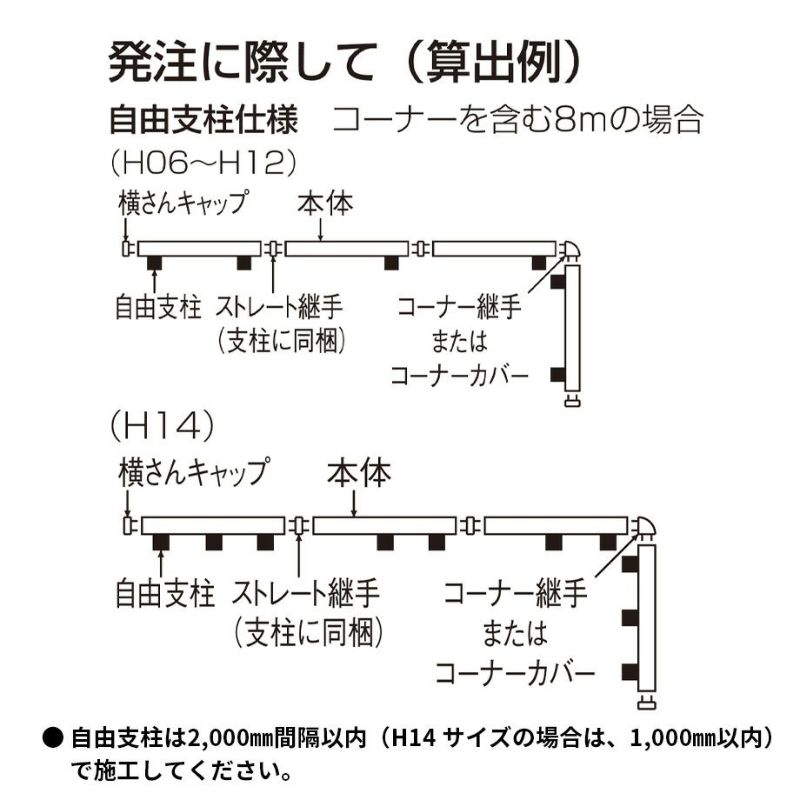

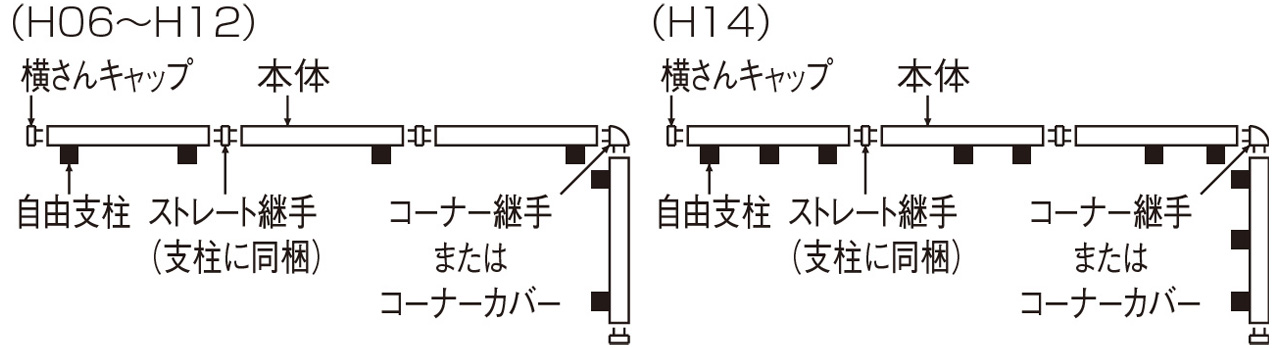

発注に際して（算出例）

自由支柱仕様　コーナーを含む8ｍの場合

● 自由支柱は2,000㎜間隔以内（H14 サイズの場合は、1,000㎜以内）で施工してください。

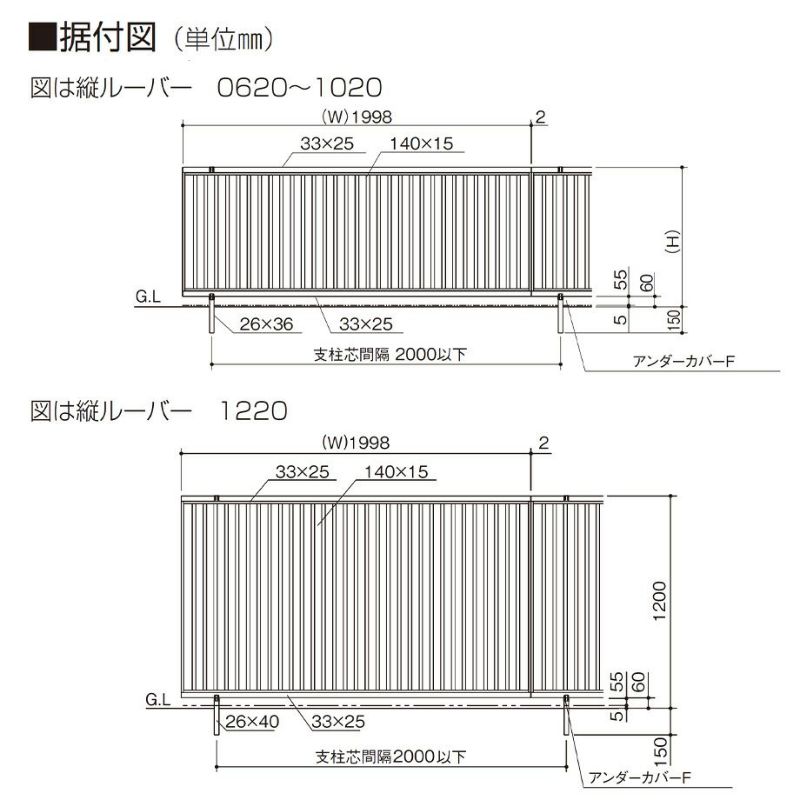

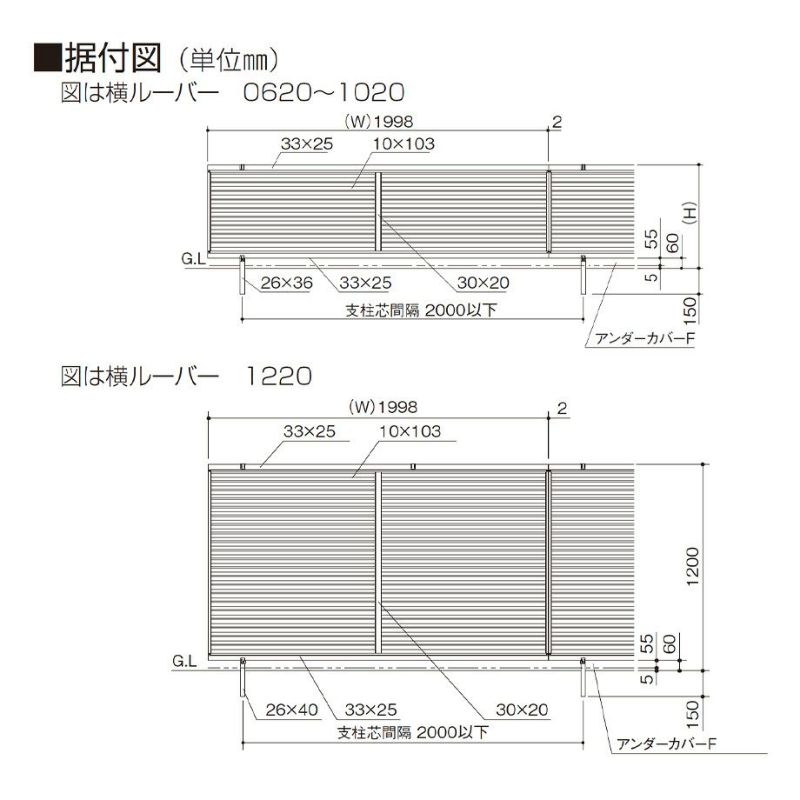

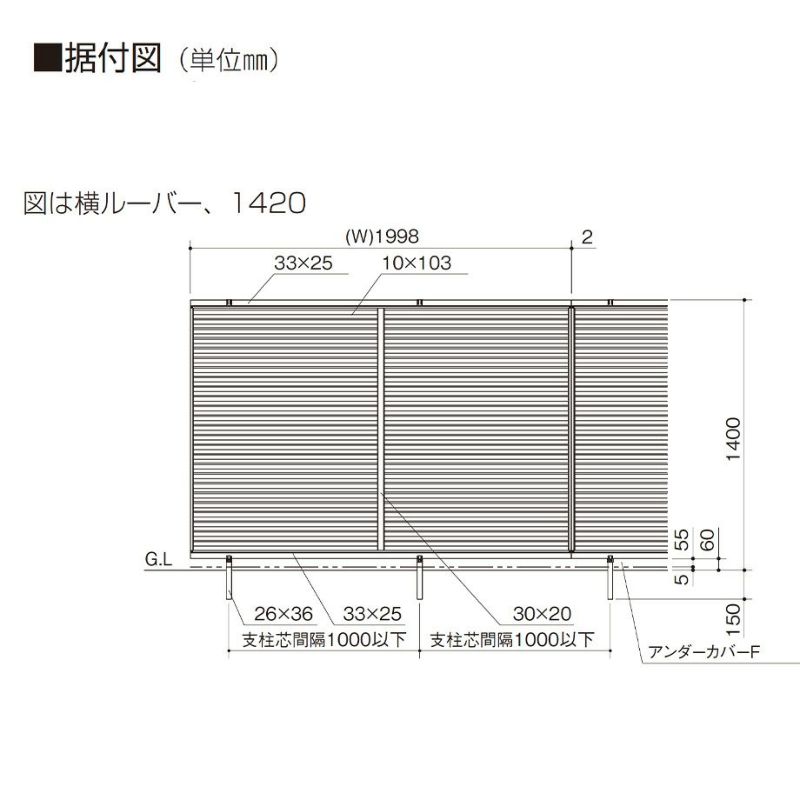

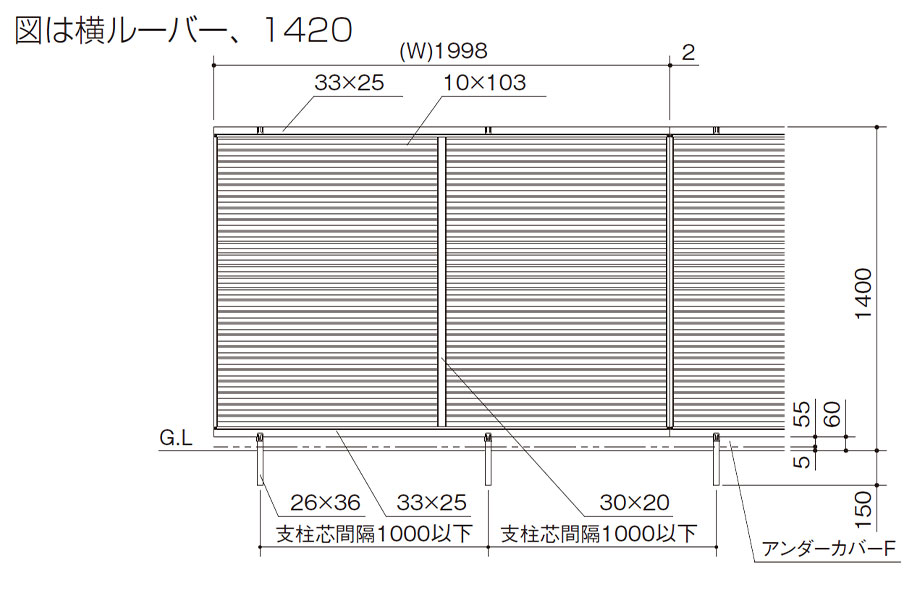

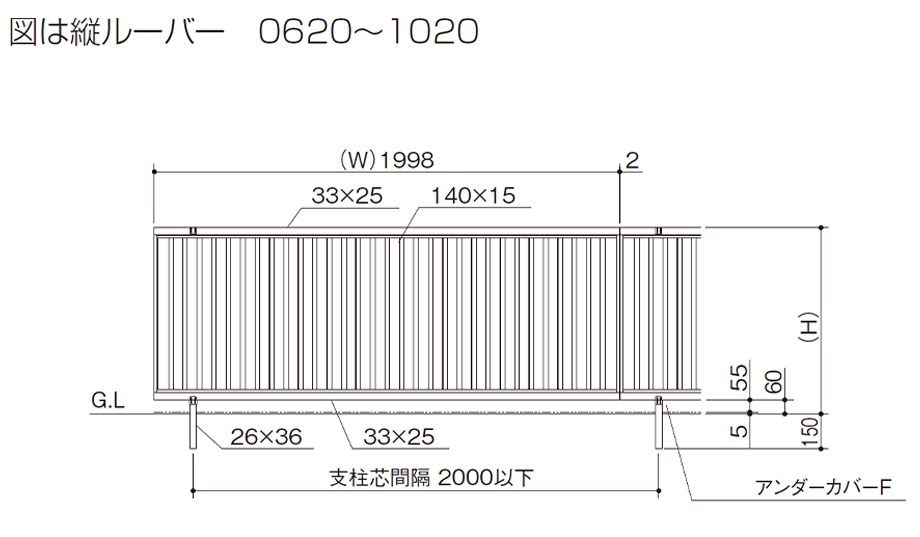

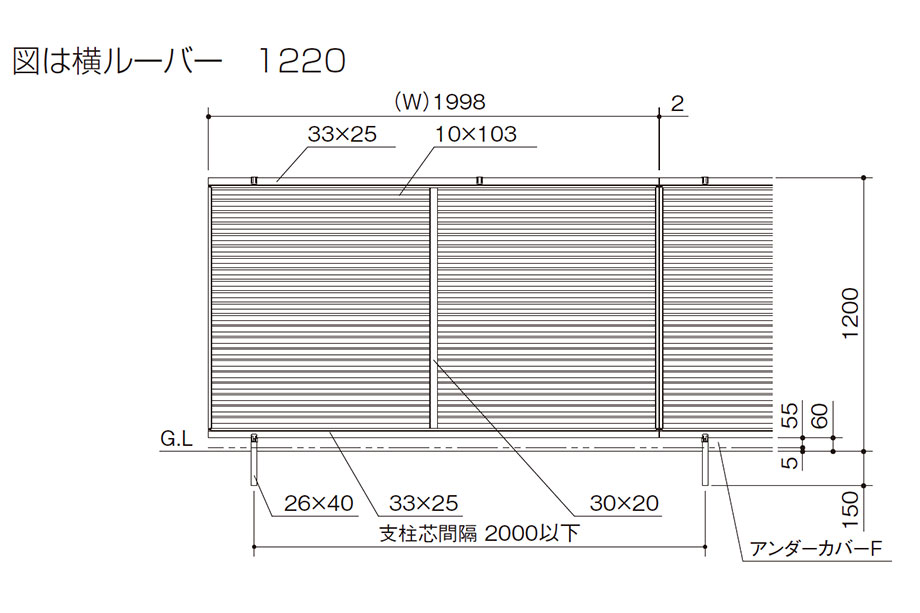

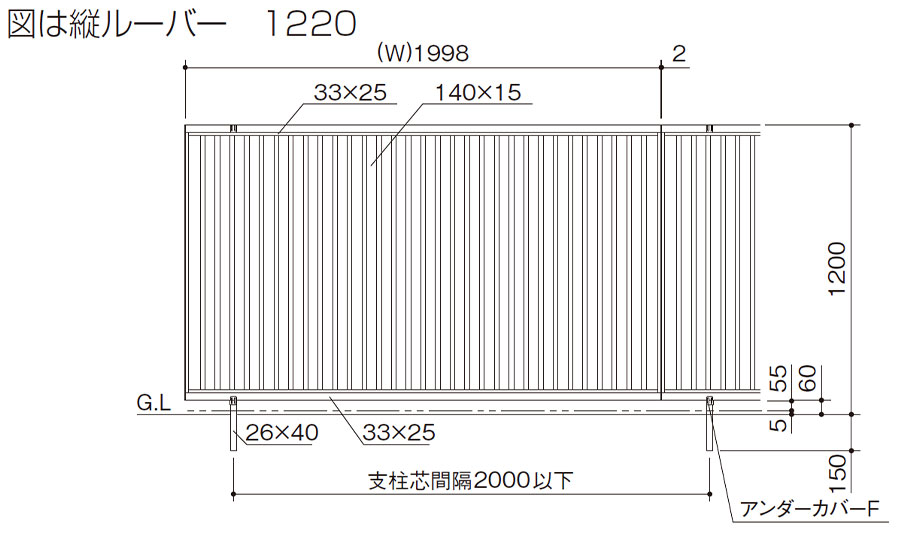

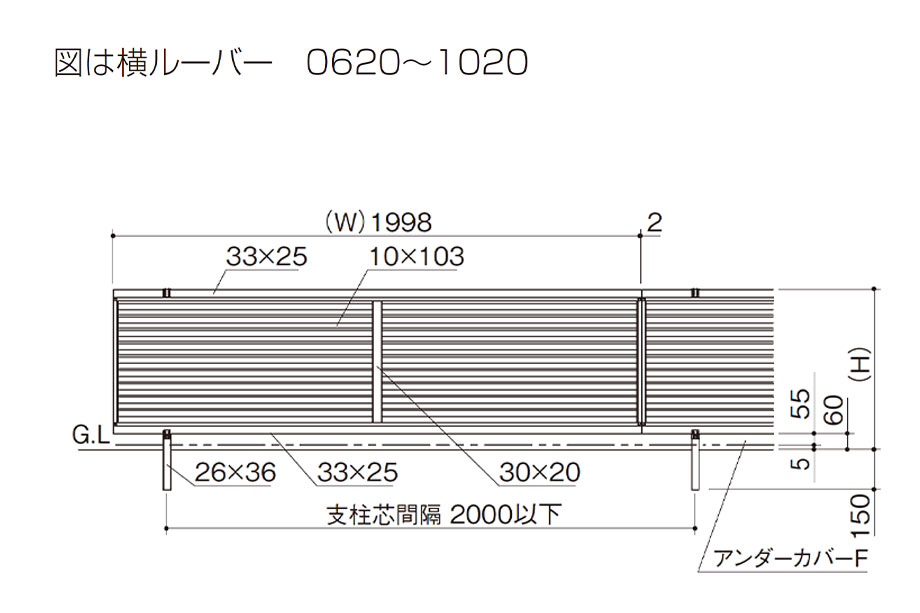

据付図（単位㎜）

施工上の注意

＜自由支柱＞H14サイズの場合は、支柱芯間隔を1000mm以内で施工してください。
支柱と本体連結部の間隔は、200mm以下に施工してください。
コーナー部には安全のため、支柱を2本施工してください。

注意

●現場で本体をカットし、2枚共施工する場合、端部カバーが別途必要です。
●ストレート継手は自由支柱に同梱されています。
●01：端部キャップUは07：アンダーカバーFに使用します。
●07：アンダーカバーFを取り付けた際のコーナーカバーは60：コーナーカバーUになります。
●H14サイズは2段柱・3段柱の対応はできません。

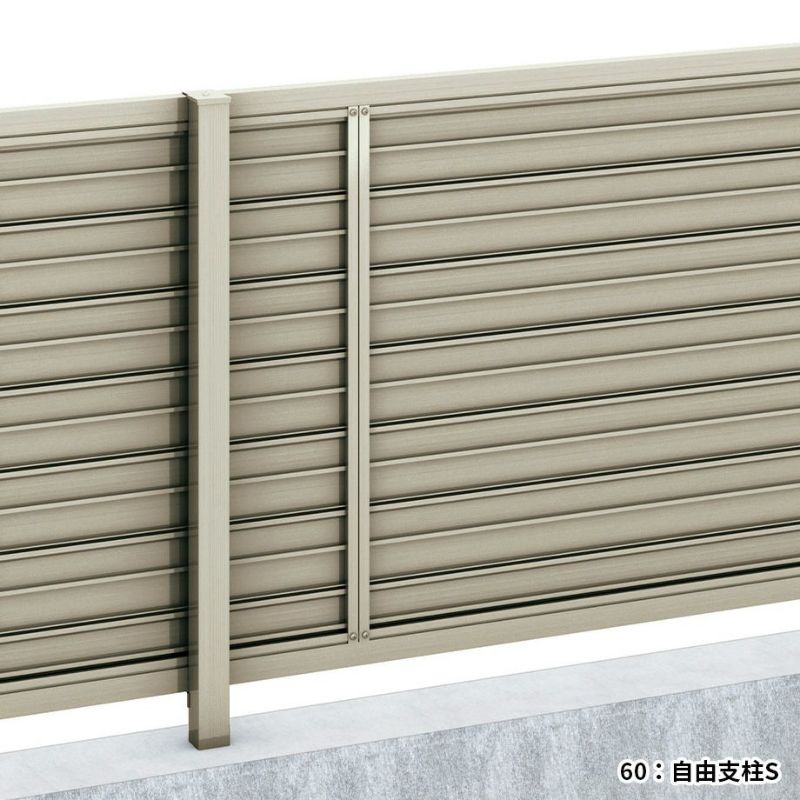

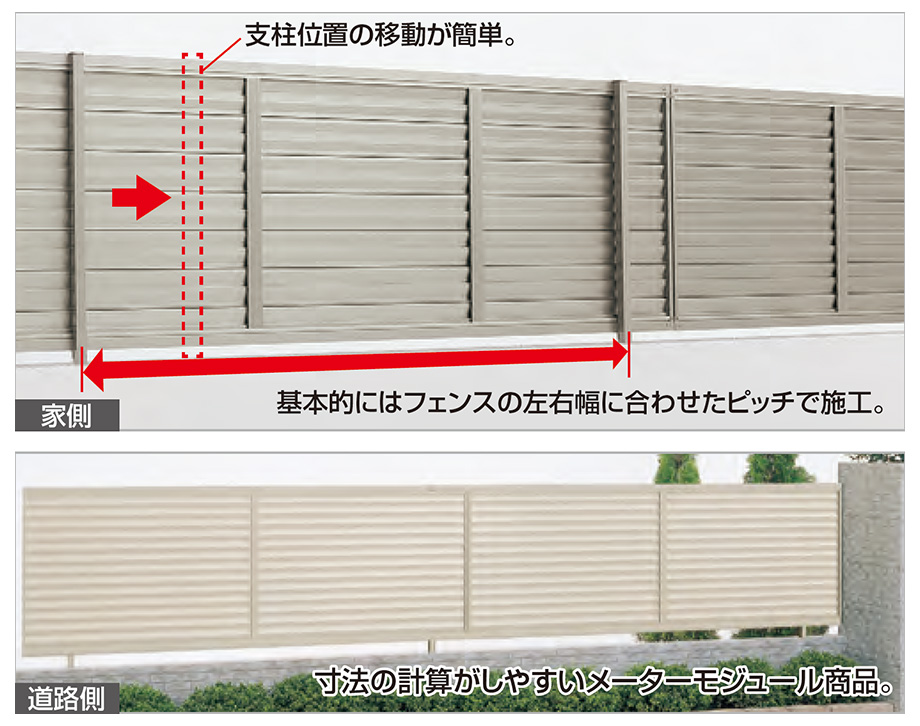

支柱形式：自由支柱タイプ

支柱を家側に設けて施工するタイプ。
表面フェンスの連続感が美しく、障害物などを避けるために支柱間ピッチを変更できるのも特徴

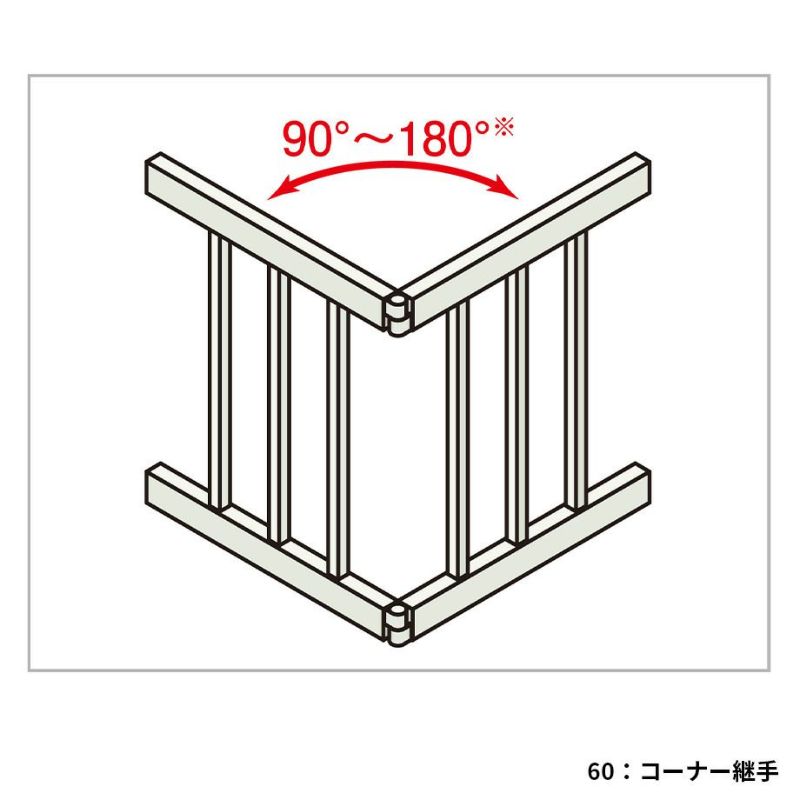

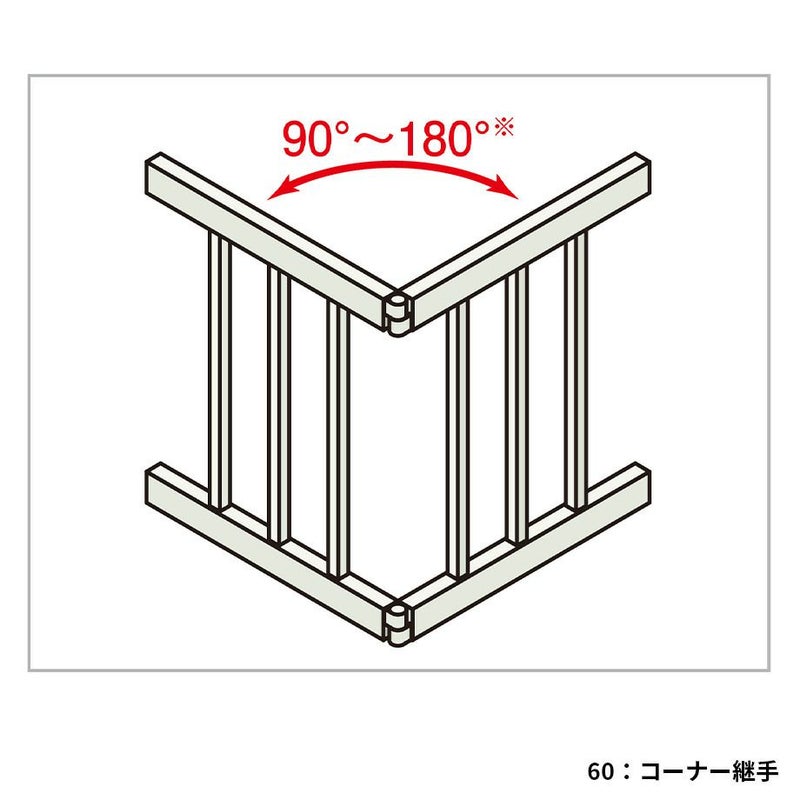

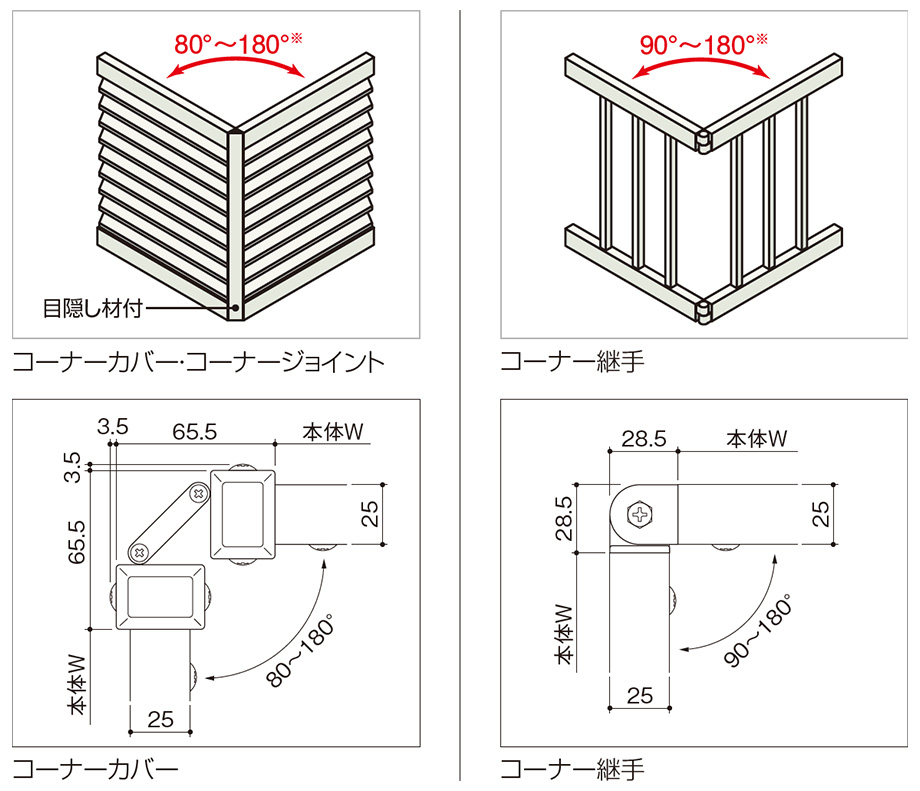

コーナー納まり：自由支柱タイプ

コーナー納まりジョイント部分を美しく納める各種仕様。
※対応角度は商品によって異なります。

各種カバー

フェンス下の隙間やフェンス端部を美しく納める部材

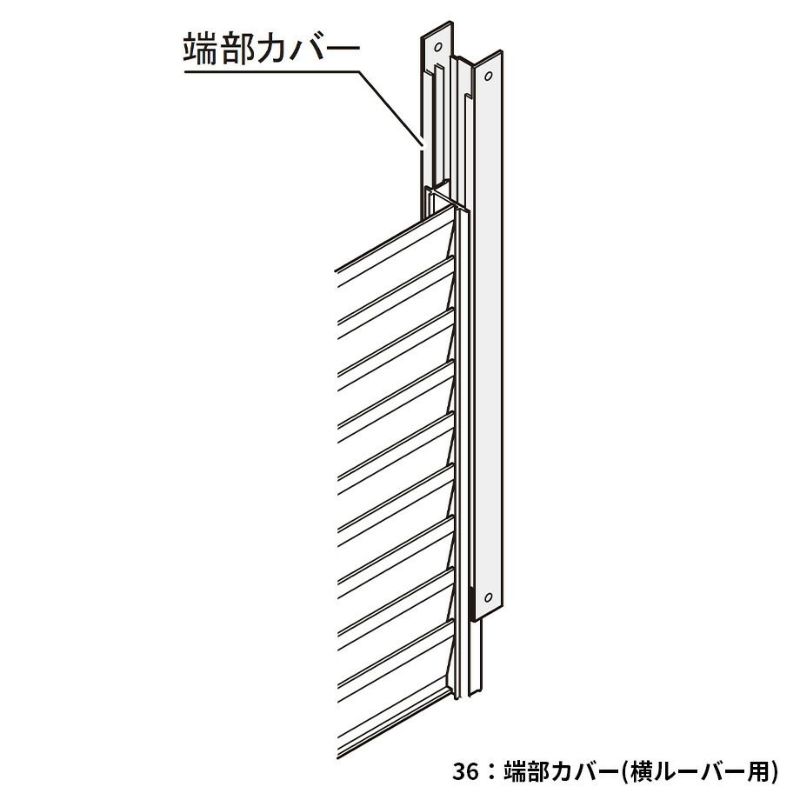

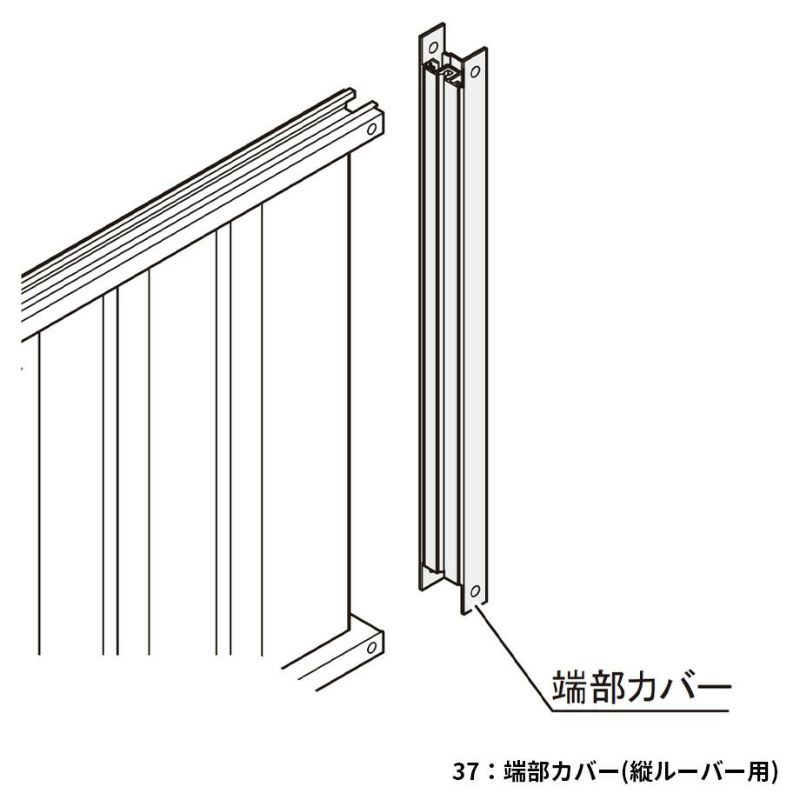

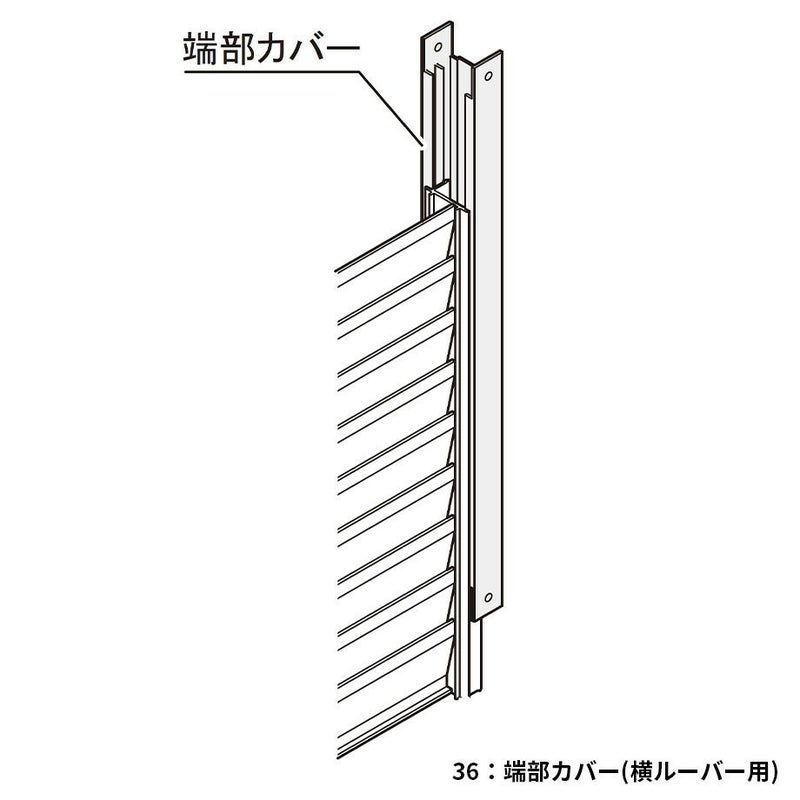

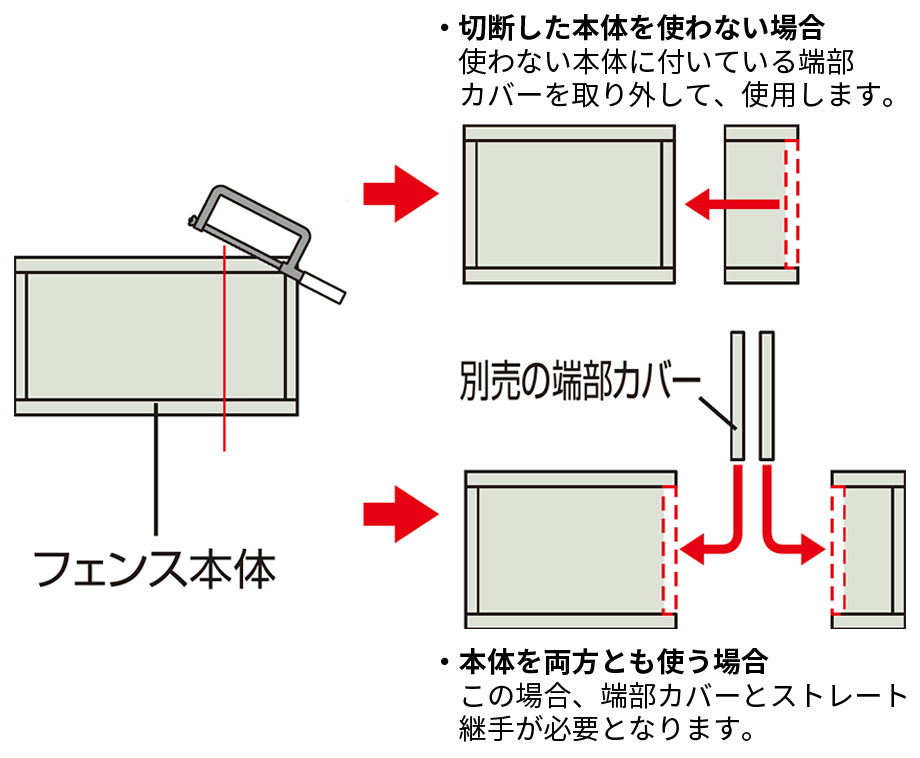

端部カバー

本体を切断する際に使用します。

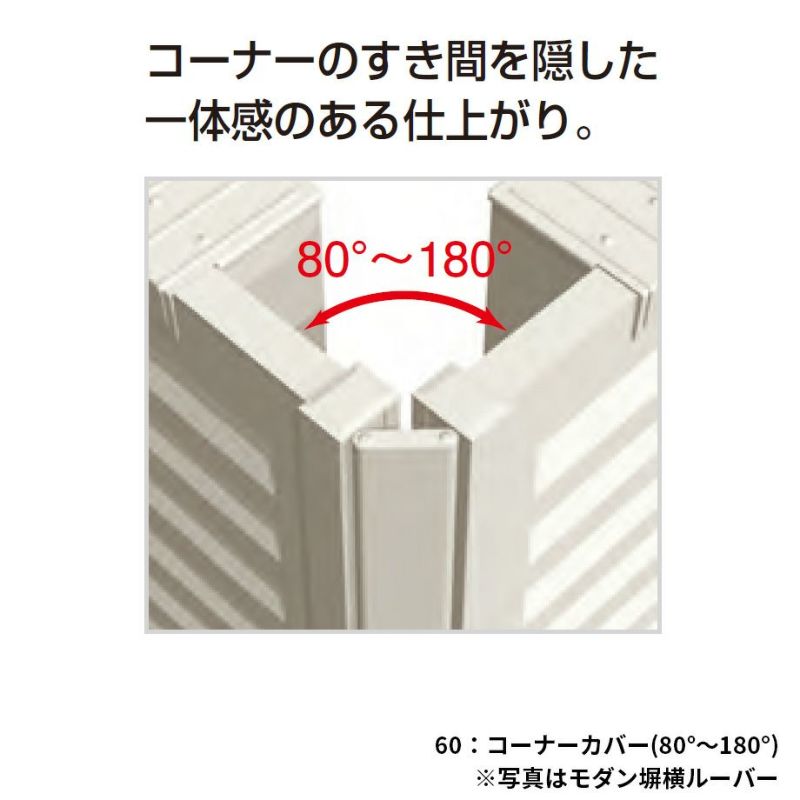

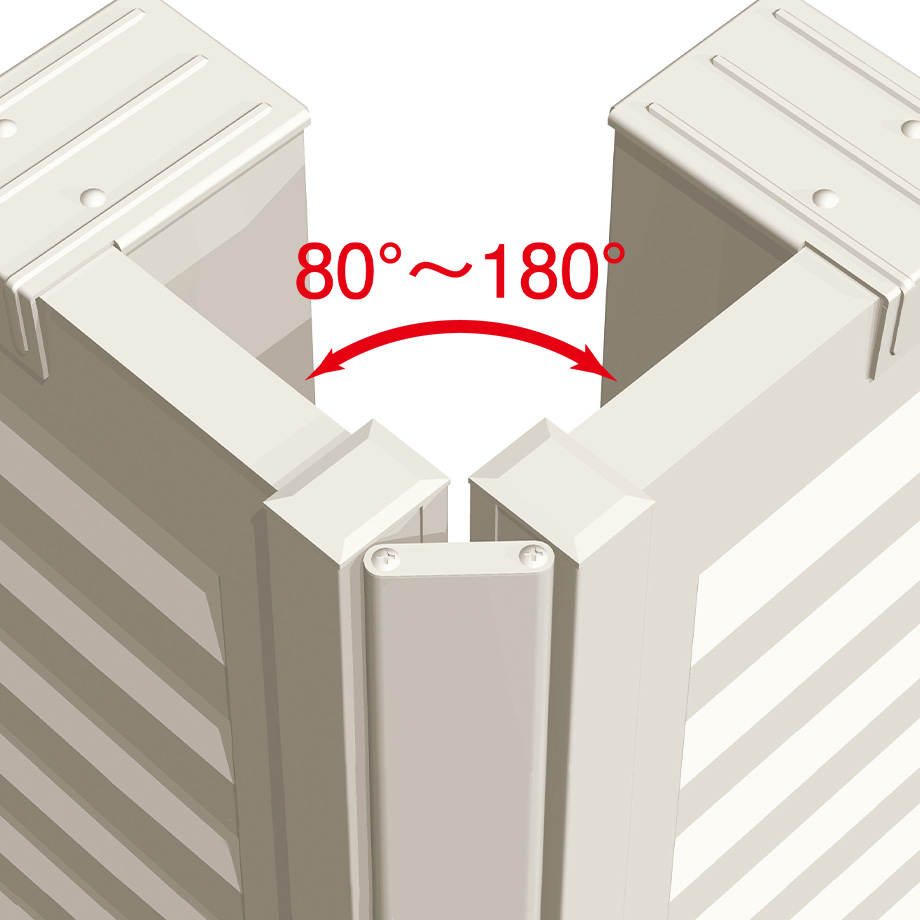

コーナーカバー

コーナーのすき間を隠した一体感のある仕上がり。

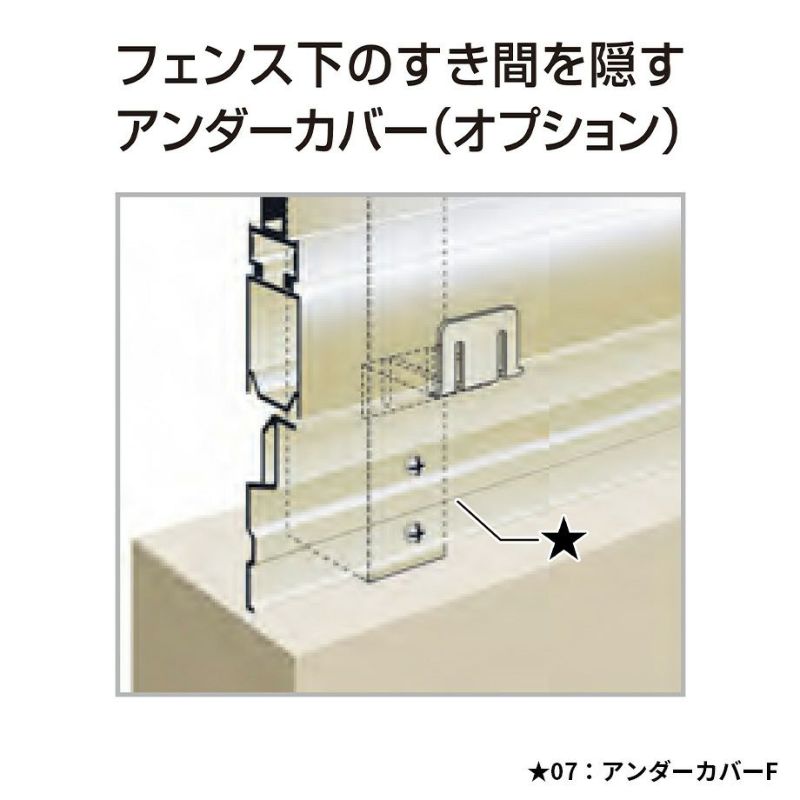

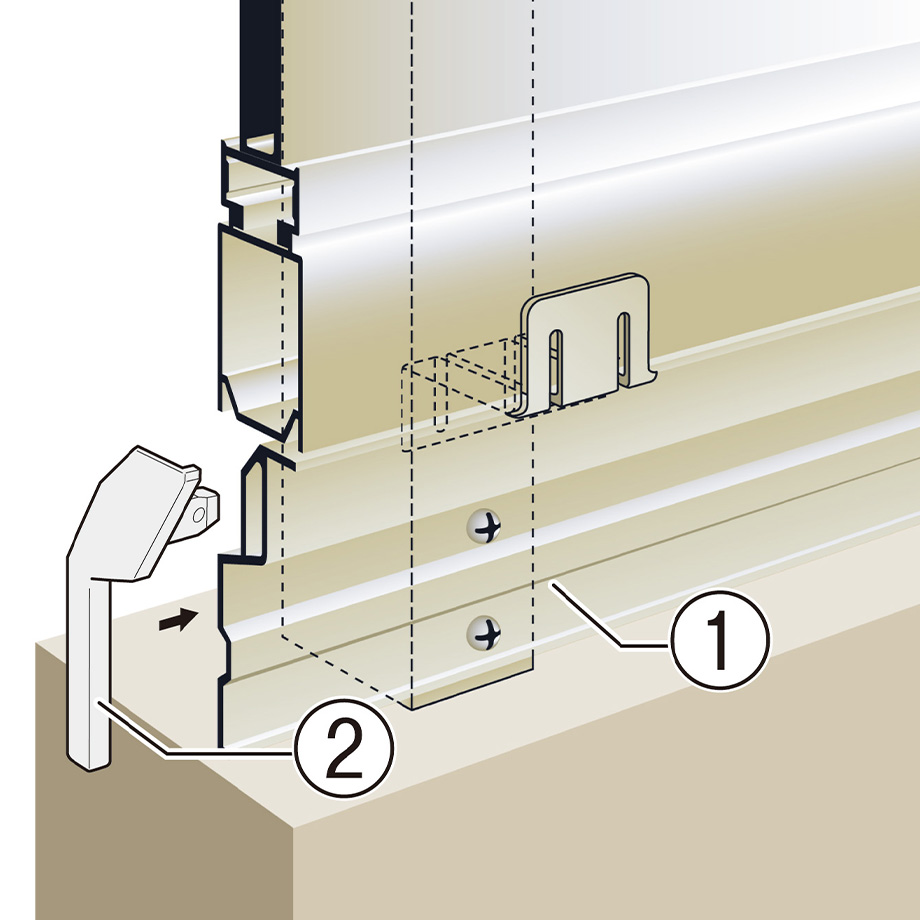

①アンダーカバー

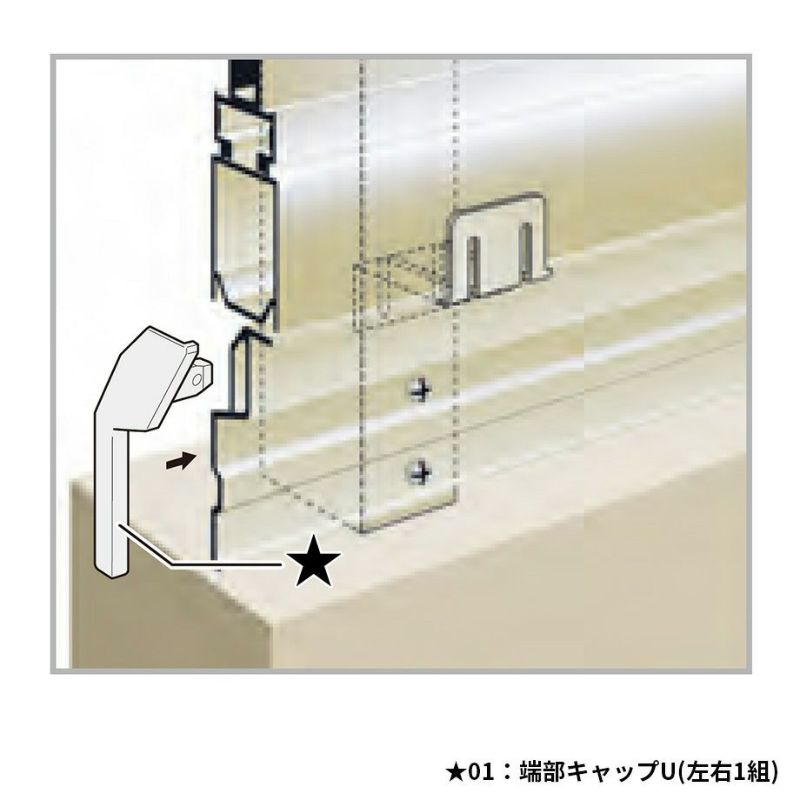

②端部キャップU

フェンス下部のすき間をカバーし、外からの視線をカットする部品です。

取付・取扱説明書

商品数量不足、個別部材必要、多段支柱仕様の場合は「お見積り依頼」へお進みください。
※最新の商品仕様については、メーカーカタログ等でご確認ください
