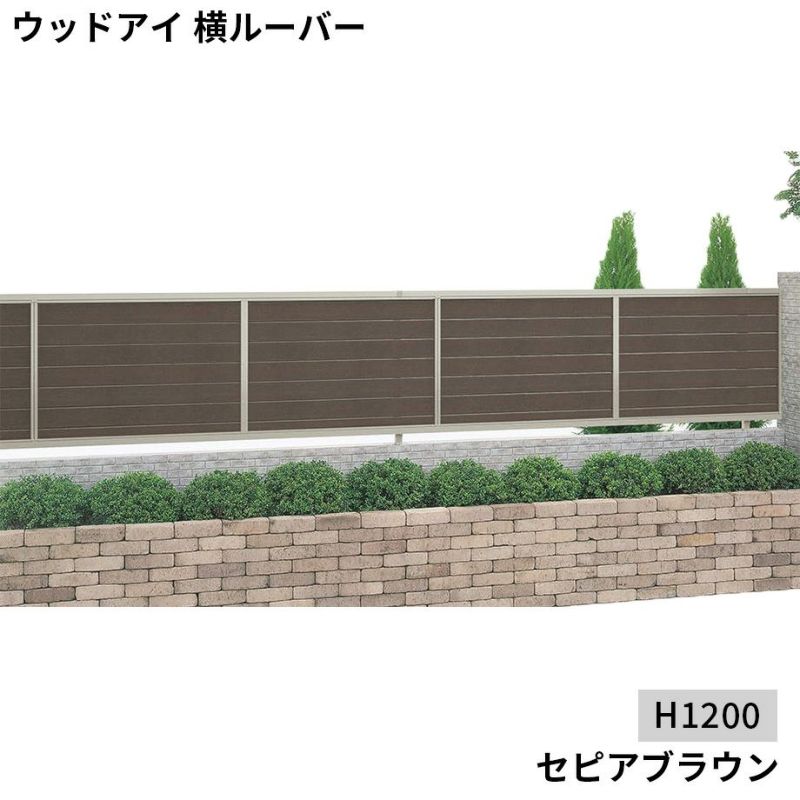

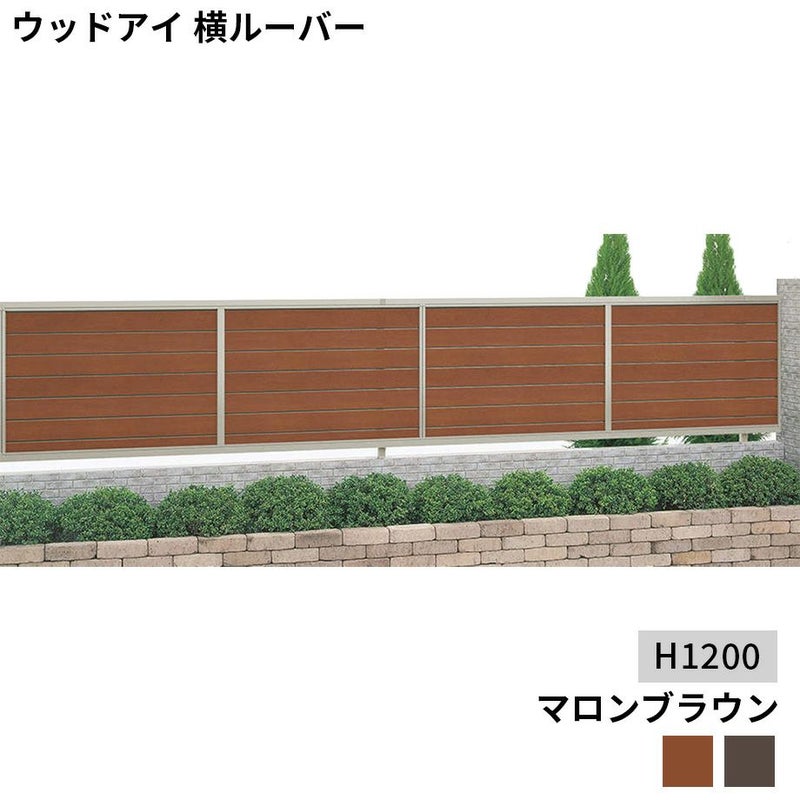

【フェンス】モダン塀ウッドアイ 横ルーバー 本体（1枚） H1200 木調カラー

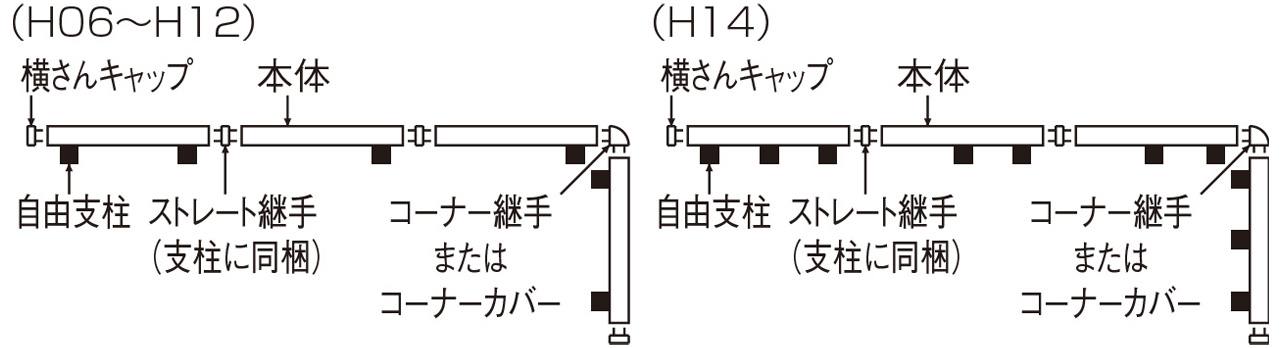

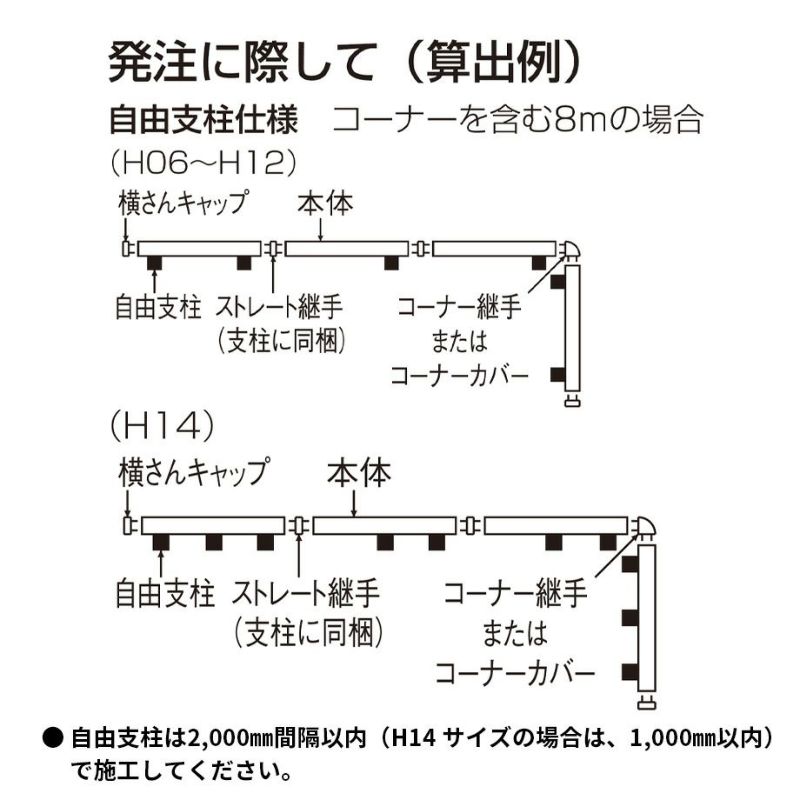

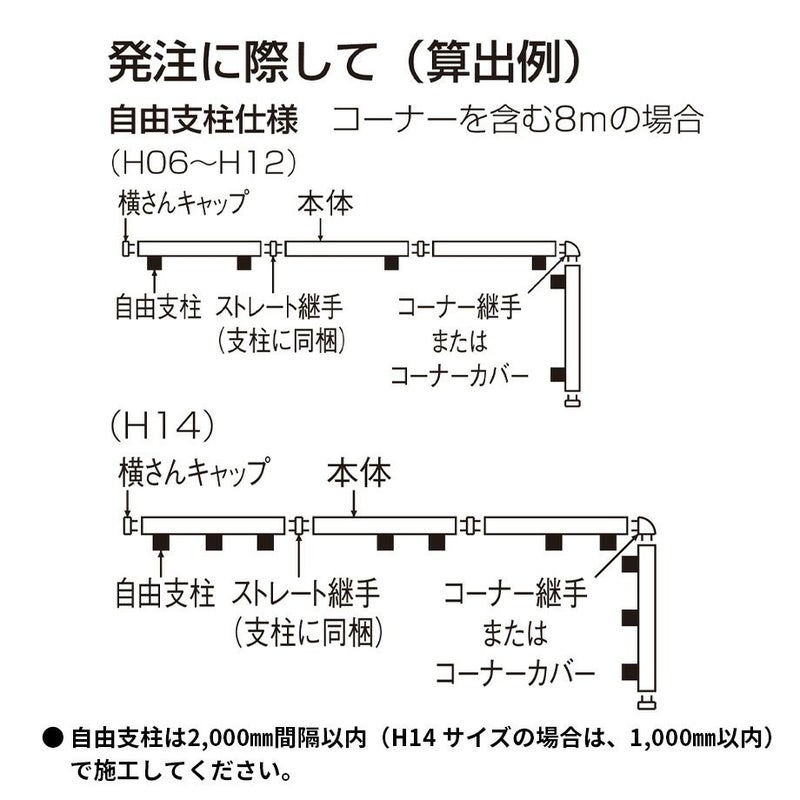

発注に際して（算出例）

自由支柱仕様　コーナーを含む8ｍの場合

● 自由支柱は2,000㎜間隔以内（H14 サイズの場合は、1,000㎜以内）で施工してください。

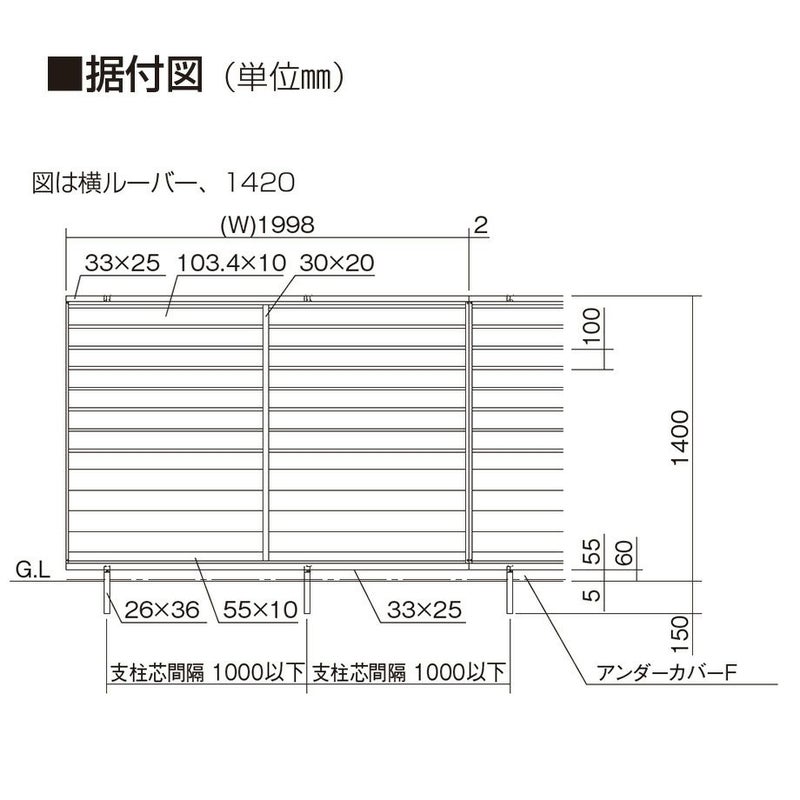

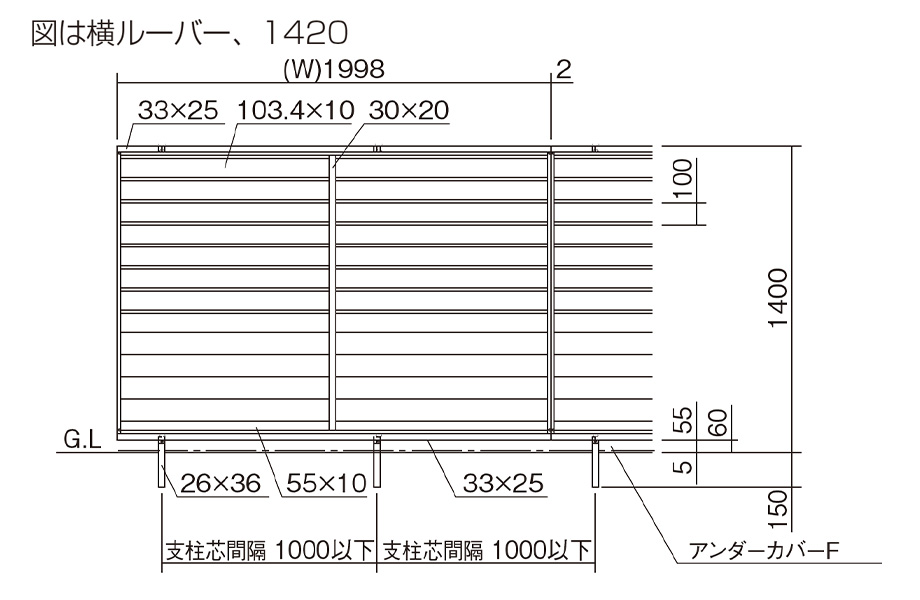

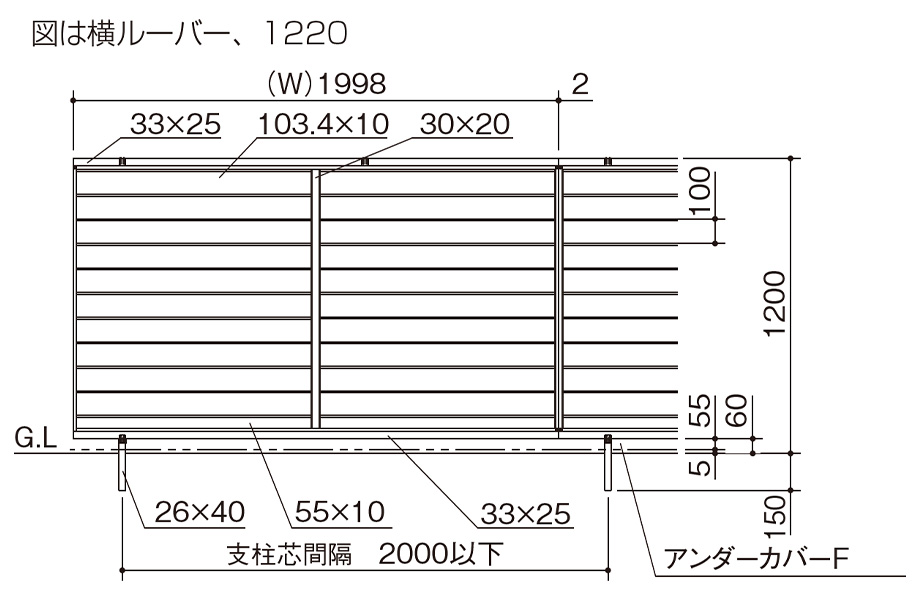

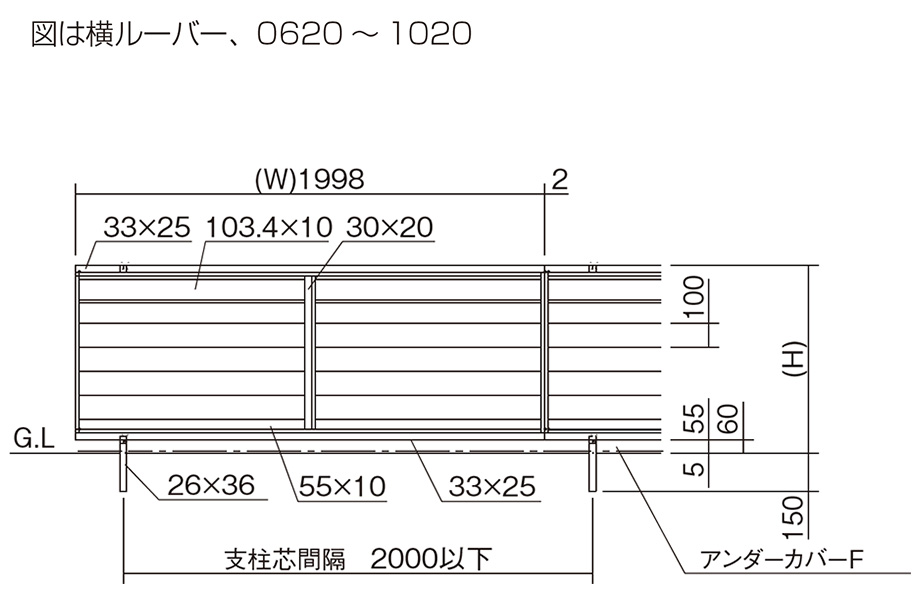

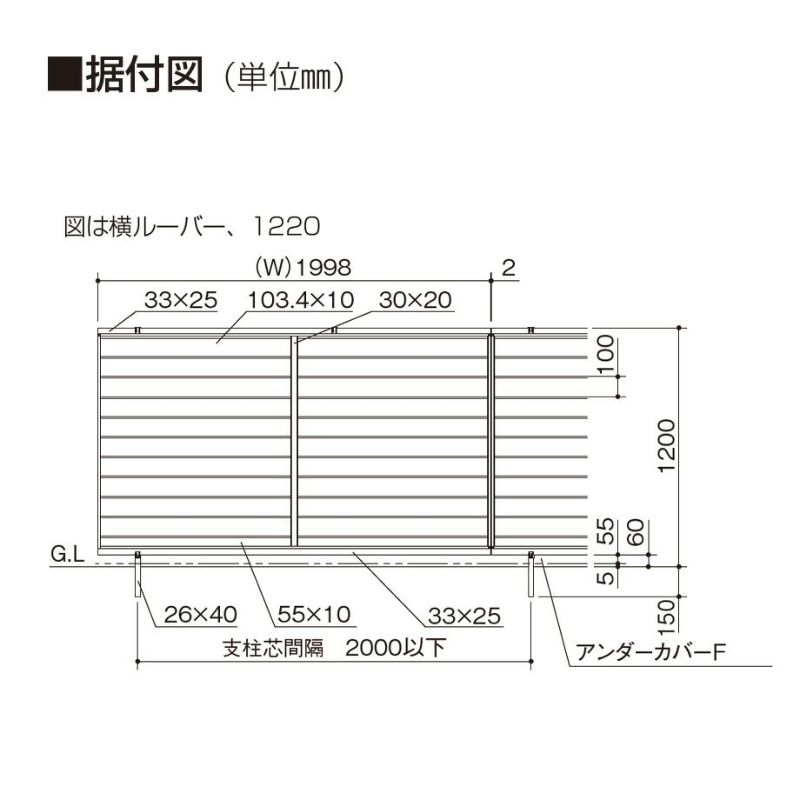

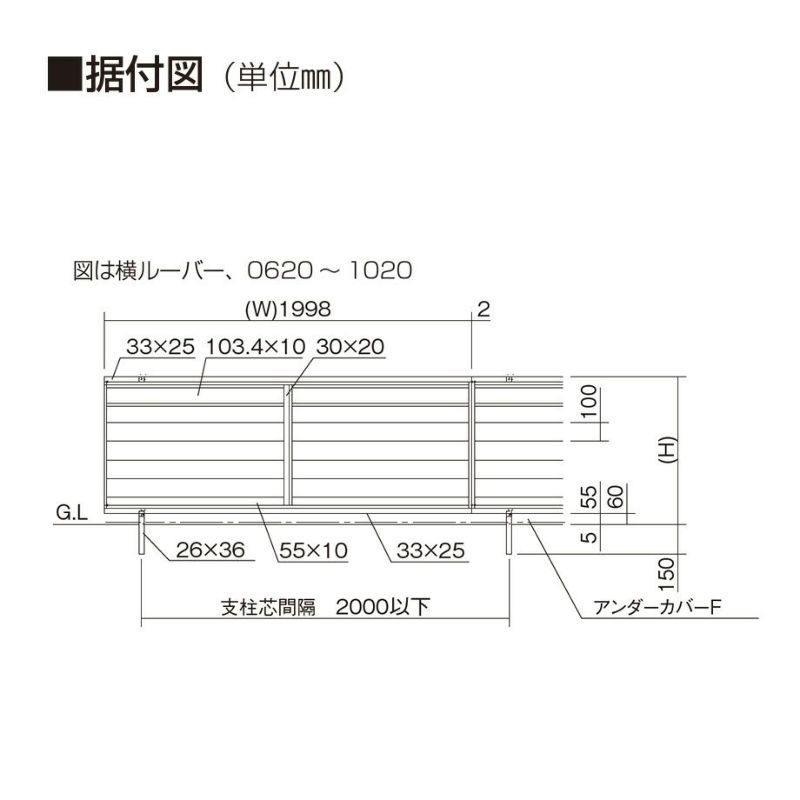

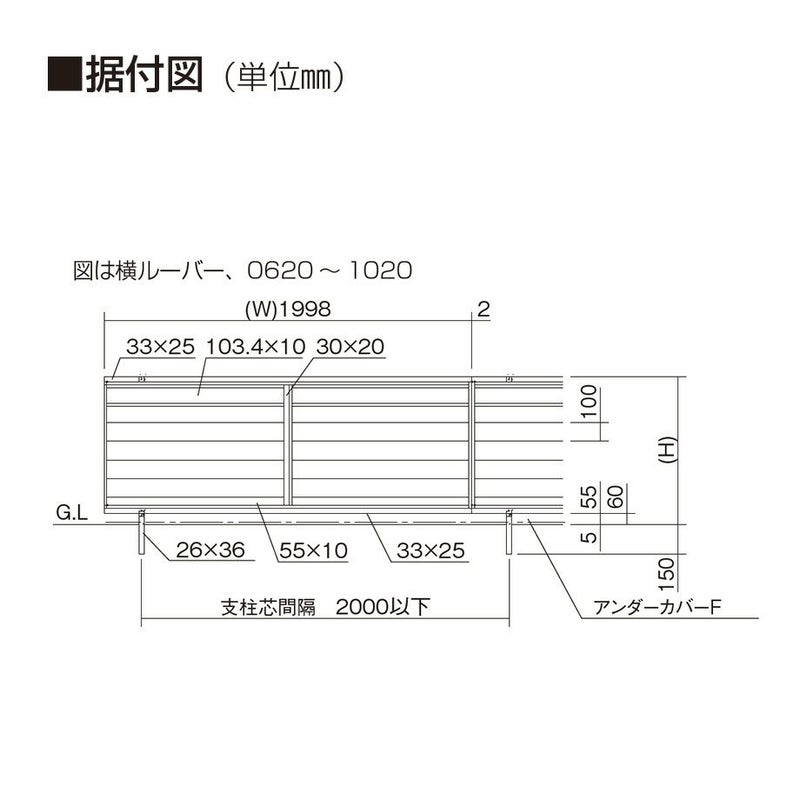

据付図（単位㎜）

施工上の注意

＜自由支柱＞H14サイズの場合は、支柱芯間隔を1000mm以内で施工してください。
支柱と本体連結部の間隔は、200mm以下に施工してください。
コーナー部には安全のため、支柱を2本施工してください。

注意

●現場で本体をカットし、2枚共施工する場合、端部カバーが別途必要です。
●ストレート継手は自由支柱に同梱されています。

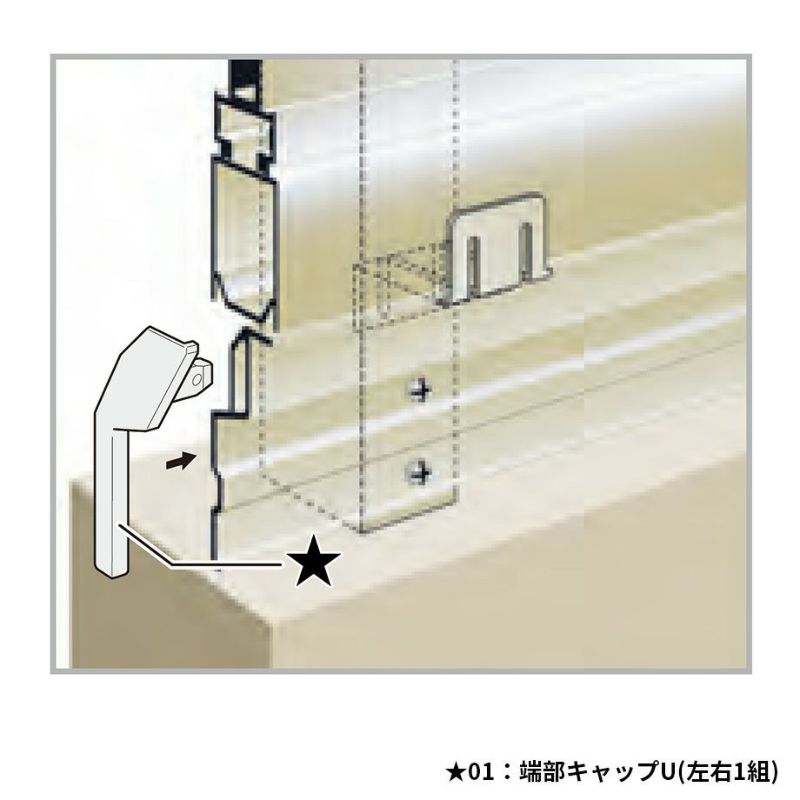

●01：端部キャップUは07：アンダーカバーFに使用します。
●07：アンダーカバーFを取り付けた際のコーナーカバーは60：コーナーカバーUになります。
●H14サイズは2段柱・3段柱の対応はできません。
●オレフィンシートを使用した商品は事前に設置場所を確認して下さい。
　給湯器、暖房機などの排気熱が商品に直接当たらないように施工してください。熱による変色・劣化のおそれがあります。
●木調を再現したデザインのため、多少の色差があります。

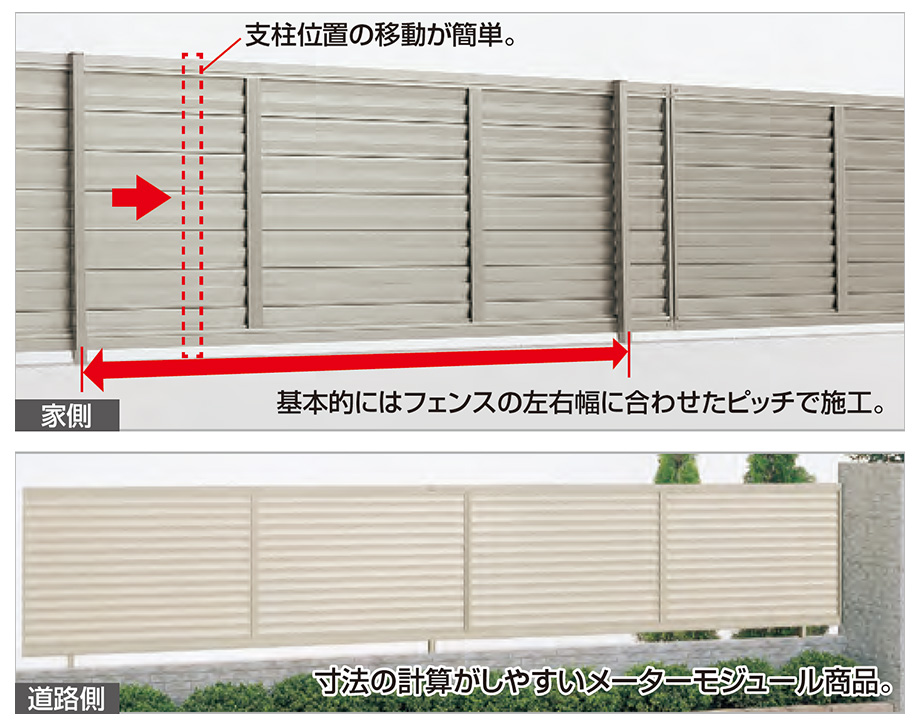

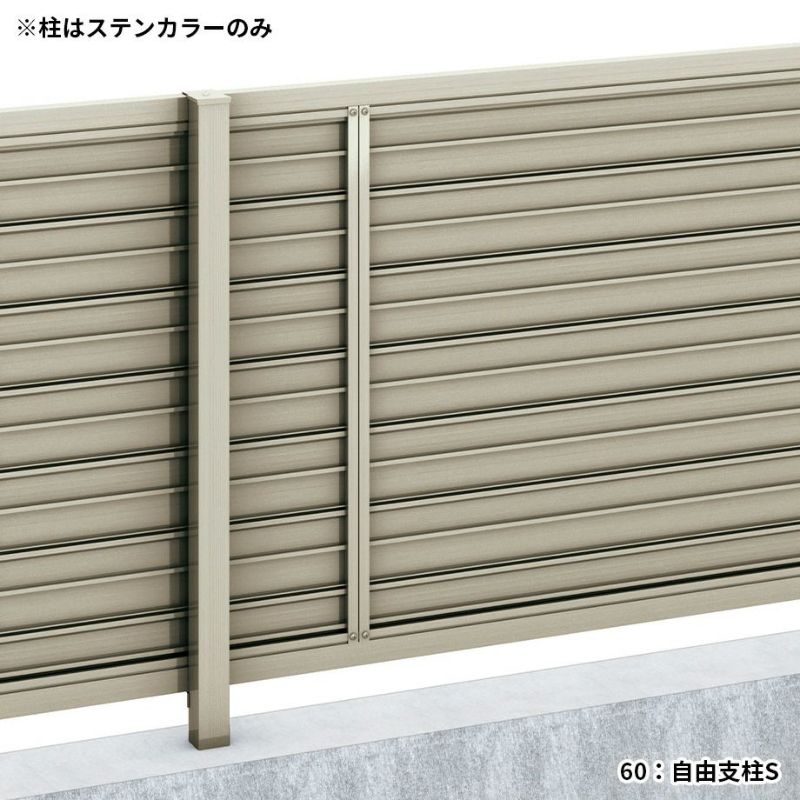

支柱形式：自由支柱タイプ

支柱を家側に設けて施工するタイプ。
表面フェンスの連続感が美しく、障害物などを避けるために支柱間ピッチを変更できるのも特徴

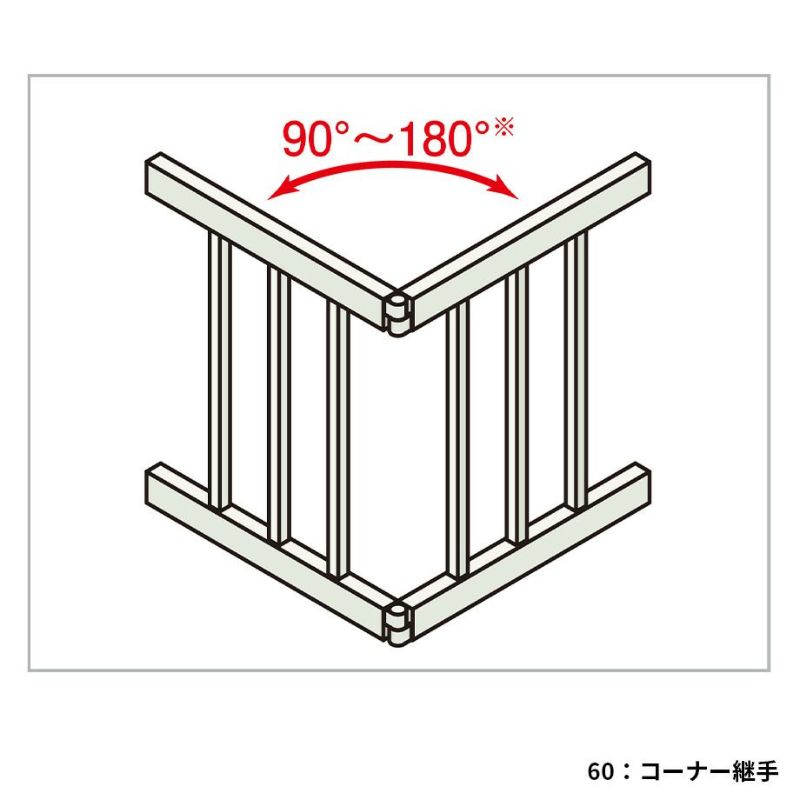

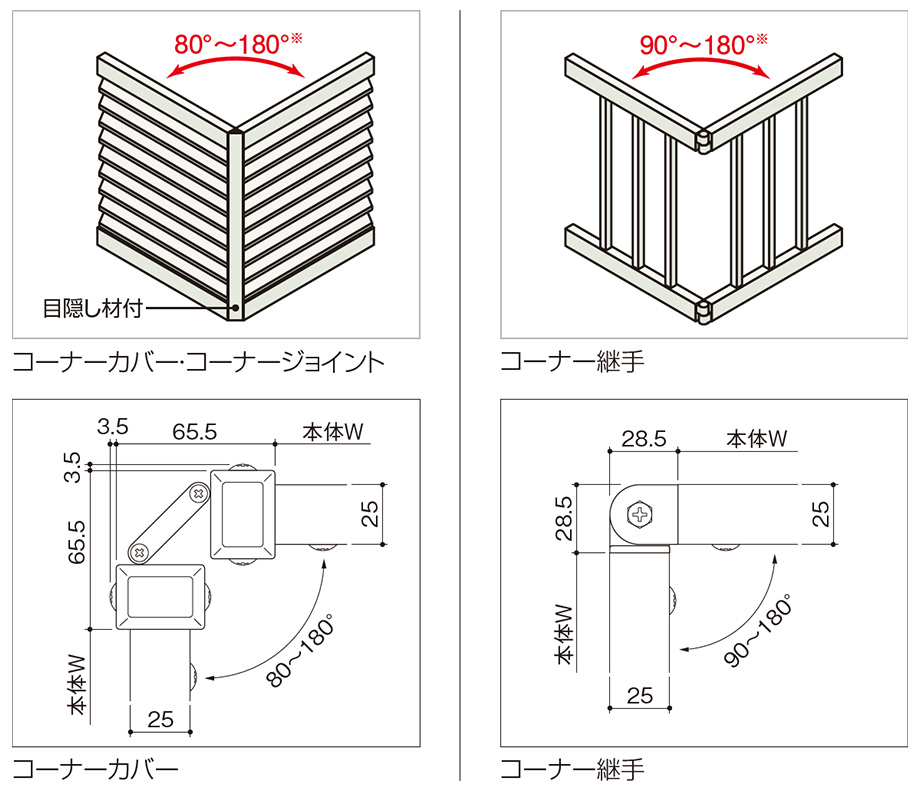

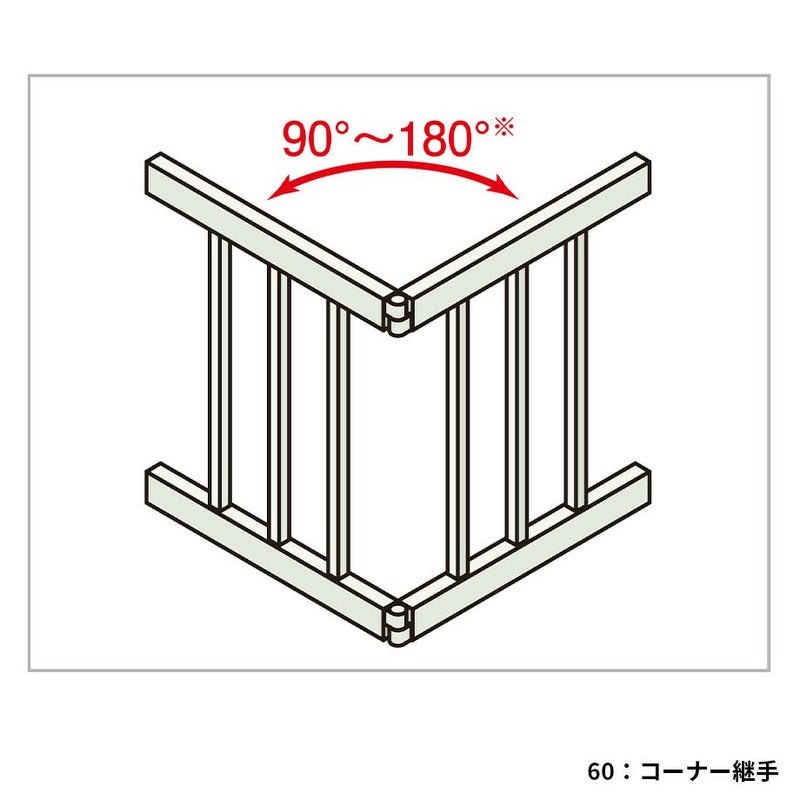

コーナー納まり：自由支柱タイプ

コーナー納まりジョイント部分を美しく納める各種仕様。
※対応角度は商品によって異なります。

各種カバー

フェンス下の隙間やフェンス端部を美しく納める部材

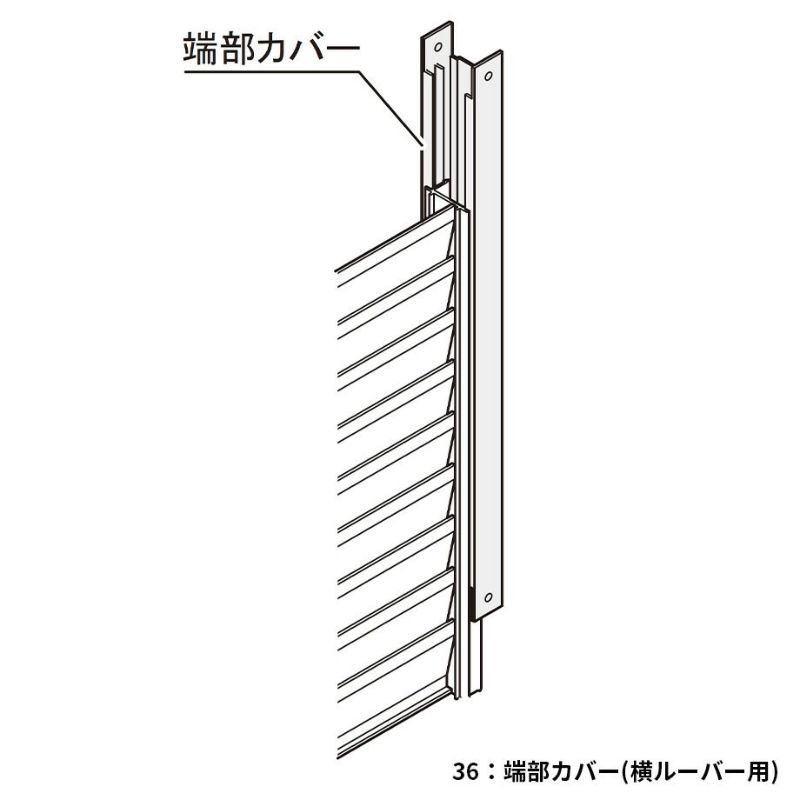

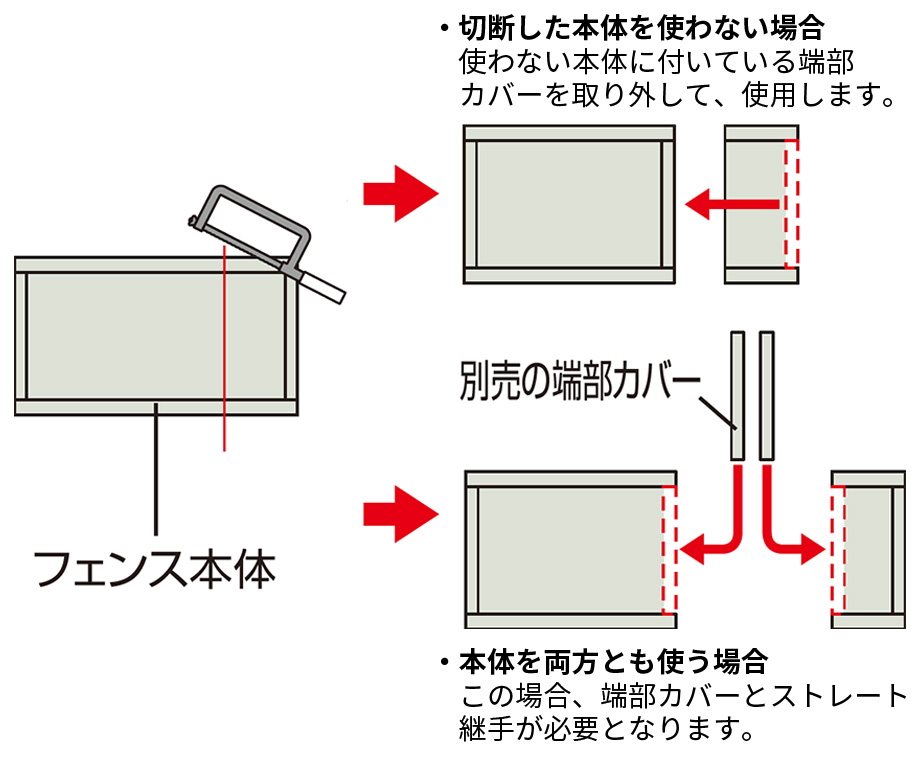

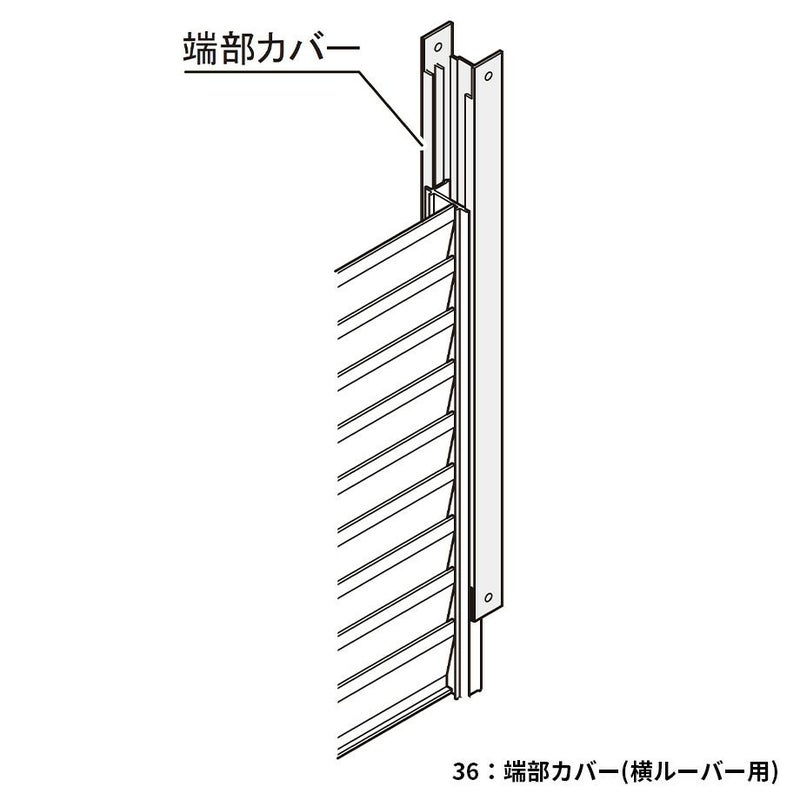

端部カバー

本体を切断する際に使用します。

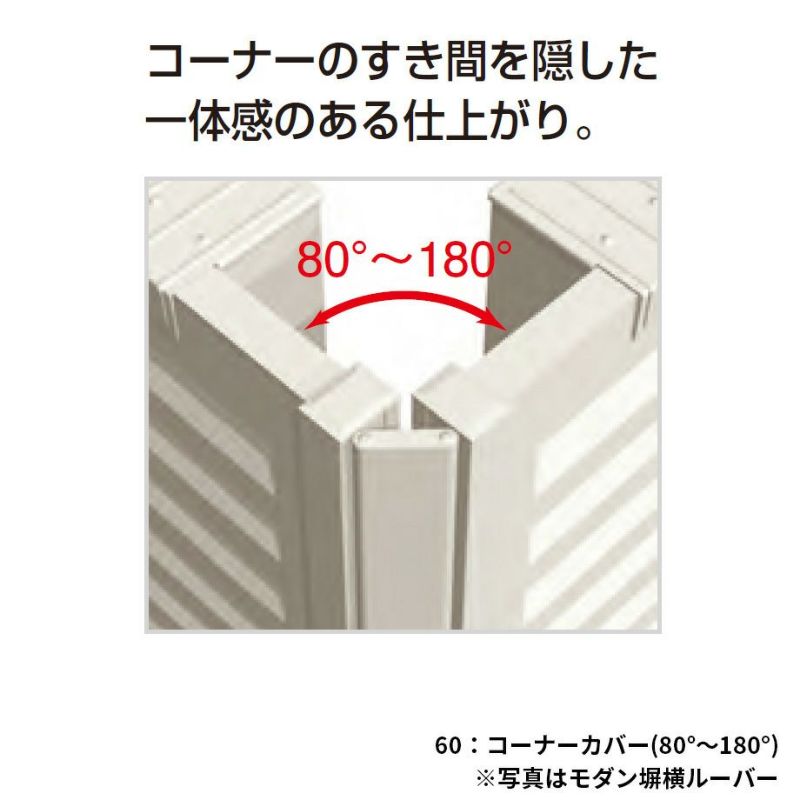

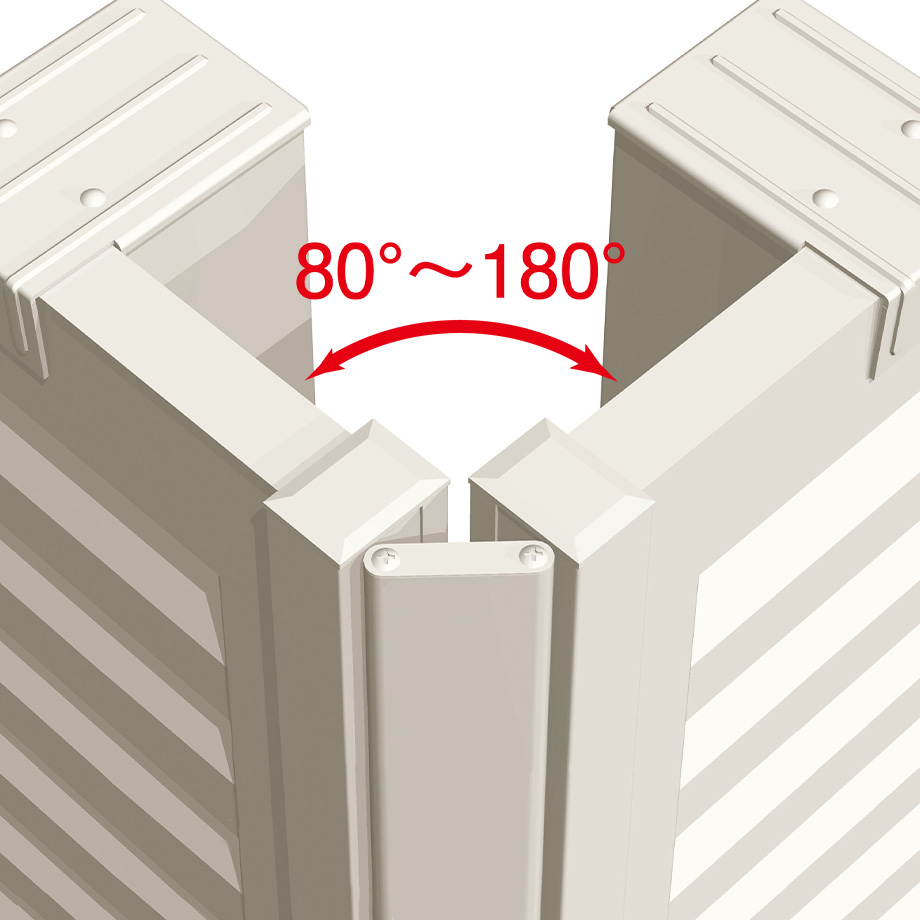

コーナーカバー

コーナーのすき間を隠した一体感のある仕上がり。

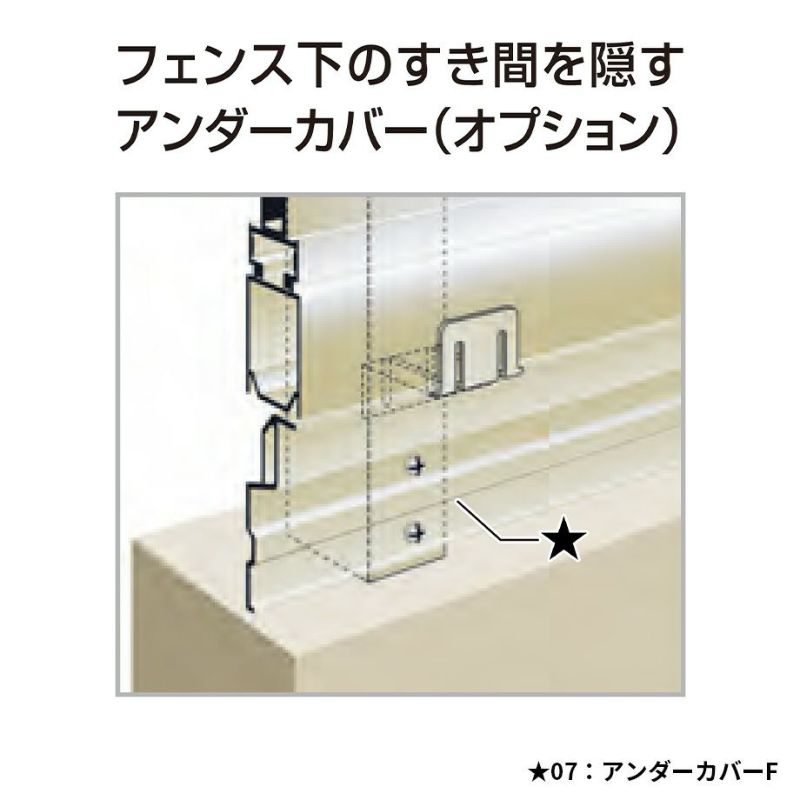

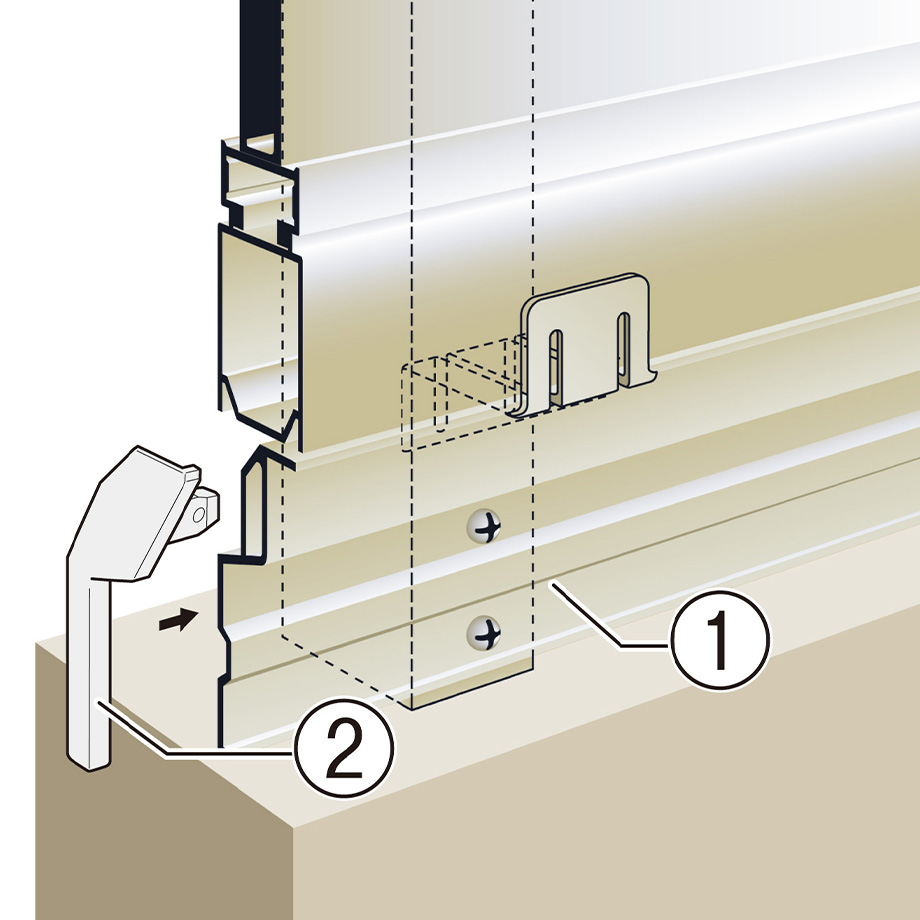

①アンダーカバー
②端部キャップU

フェンス下部のすき間をカバーし、外からの視線をカットする部品です。

取付・取扱説明書

商品数量不足、個別部材必要、多段支柱仕様の場合は「お見積り依頼」へお進みください。
※最新の商品仕様については、メーカーカタログ等でご確認ください
